原创 wzt 2026-01-02 17:57 浙江

本文深度分析了IOS SPTM代码实现细节

1 SPTM启动

2 GL Entry分析

3 Exception处理分析

4 Sptm页表保护

5 Sptm retype分类保护

6 TXM分析

1. sptm启动

MRS X0, #0, c4, c2, #2 ; CurrentEL
CMP X0, #8
B.NE loc_FFFFFFF00706B074 ; != EL2
MRS X0, #4, c1, c1, #0 ; HCR_EL2
ORR X0, X0, #0x8000000 ; TGE, bit [27] All exceptions that would be routed to EL1 are routed to EL2.
ORR X0, X0, #0x400000000 ; E2H, bit [34], The facilities to support a Host Operating System at EL2 are enabled.
MSR #4, c1, c1, #0, X0 ;

    首先判断如果在el2状态，则设置hcr_el2的TGE和E2H状态。 sptm由iboot加载，iboot跳转到sptm时处于el2状态。

ADRL X30, sptm_init_subsystem
MOV X21, X20
ADRL X0, unk_FFFFFFF0070B0000
ADD X0, X0, X22
SUB X0, X0, X23
MSR #5, #0
MOV SP, X0
MOV X24, #1
B init_hardware_registers ;

   执行init_hardware_registers，后在跳转到sptm_init_subsystem继续执行。

init_hardware_registers的执行流程：

- 设置SPRR_PPERM_EL1寄存器为0x2020a52a302afaf5。

- 设置TCR_EL1为0x0800236511a511

- 设置TTBR0_EL1为0xFFFFFFF007010000

- 设置TTBR1_EL1为0xFFFFFFF0070A0000

- 重新设置APCTL_EL1。

- 用0xFEEDFACEFEEDFACF依次设置APIBKey_EL1、APDBKey_EL1、KERNKE_EL1（苹果新增）、 APIAKey_EL1、APDAKey_EL1、APGAKey_EL1。

- 设置SCTLR_EL1为0x01000fc14713d。

- 设置若干HID*寄存器（苹果新增）。

sptm_init_subsystem的执行流程：

- 调用copy_and_clear_random_seed生成若干随机种子。

- 调用init_xnu_ro_data初始化xnu_ro_pagetables_begin、xnu_ro_pagetables_end、

、xnu_exc_return_handler、xnu_ctrr_dispatch_table等全局变量。

- 调用validate_region_order检查txm的地址范围。

- 调用register_papt_range依次注册SPTM-rx、SPTM-rw、SPTM-le、TXM-ro、TXM-rx、TXM-bx、TXM-rw、BootKC-ro、BootKC-rs、BootKC-rx、BootKC-bx、BootKC-rw、BootKC-le、TrustCache、CL4-ro、CL4-rx、CL4-rw、CL4-le、RAMDisk、RTBuddySeg、SEPFW、SEPPatches、uStuff、preoslog、BootArgs、ExclaveOSIntegrityCatalog、ExclaveOSTrustCache、AVAILABLE、PHYS_SLIDE等地址范围信息。

register_papt_range(char *name, uint64_t type, uint64_t flag)
{
   init_get_image_region(name)；
   bootstrap_register_papt_range();
}

bootstrap_register_papt_range向papt_range_array数组注册一个地址范围信息：

struct papt_range_array {
   char *name;
+0x8:
   uint64_t type;
+0x10:
   uint64_t start_address;
+0x18:
   uint64_t base;
+0x20:
   uint64_t end_address;
+0x24:
   char flag;
+0x28:
};

bootstrap_register_papt_range(char *name, uint64_t type, uint64_t start_addr, uint64_t end_addr, uint64_t flag)
{
  papt_range_array[papt_range_array_length].name = name;
  papt_range_array[papt_range_array_length].type = type;
  papt_range_array[papt_range_array_length].start_address = start_addr;
  papt_range_array[papt_range_array_length]end_address = end_addr;
  papt_range_array[papt_range_array_length].flag = flag;
  papt_range_array_length++

- 调用sptm_bootstrap_early

- 调用初始化sprr相关寄存器：

设置SPRR_PPERM_EL1 - sprr kernel permission寄存器值为0x2020a52a302afaf5。

设置SPRR_UPERM_EL0 - sprr user permission寄存器值为0x2010002030100000。

- 调用init_gxf_mode_prev

设置GXF_CONFIG_EL1寄存器为1。

设置GXF_PABENTRY_EL1。

设置GXF_ENTRY_EL1为sub_FFFFFFF00706C808。

执行0x201420指令进入Guard Level模式， GL的入口地址设置为sub_FFFFFFF00706C808，

__text:FFFFFFF00706C808 sub_FFFFFFF00706C808 ; DATA XREF:
MSR #6, c15, c11, #1, X0 ; TPIDR_GL2 - Software Thread ID Register (GL2)
MOVK X0, #0x2020,LSL#48
MOVK X0, #0xA52A,LSL#32
MOVK X0, #0x302A,LSL#16
MOVK X0, #0xFAE6 ; 0x2020a52a302afae6
MSR #6, c15, c1, #6, X0 ; SPRR_PPERM_EL1 - SPRR Kernel Permission Configuration Register (EL1)
MOVK X0, #0,LSL#48
MOVK X0, #0,LSL#32
MOVK X0, #0,LSL#16
MOVK X0, #0xFF
MSR #6, c15, c1, #0, X0 ; SPRR_CONFIG_EL1 - SPRR Configuration Register (EL1)
RET

首先设置TPIDR_GL2寄存器为init_gl2_thread。

gl2_thread {
+0x0:
   char domain_type;
+0x8:
   uint64_t tls_index;
+0x18:
   uint64_t gl2_sp;
+0x20:
   uint64_t unknown;
+0x28:
   char sptm_state;
+0x30:
   uint64_t hop_flag;
+0x38:
 struct save_caller_reg {
   uint64_t x0,x1,x2,x3,x4,x5,x6,x7;
};
+0x78:
 struct save_exception_reg {
   uint64_t 0x0;
   ...
   uint64_t 0xb0;
 };
+0xf8:
   uint64_t gl1_sp;
+0x130:
 struct save_exception_reg {
   uint64_t 0x0;
   ...
   uint64_t 0xb0;
 };
+0x1f0:
 uint64_t gl0_sp;
+0x520:
 union {
 struct config_reg {
   uint64_t save_caller_arg_address;
   uint64_t sprr_user_permission;
   uint64_t id_isar2_el1;
   uint64_t unknown;
   uint64_t apctl_el1;
   uint64_t sctlr_el1;
 };
 struct config_reg1 {
   uint64_t tpidr_el0;
   uint64_t tpidrro_el0;
   uint64_t sprr_pperm_el12;
   uint64_t sprr_uperm_el02
   uint64_t gxf_config_el12;
   uint64_t sprr_config_el12;
   ...
   uint64_t tpidr_gl1;
   uint64_t unknown;
   uint64_t vbar_gl12;
   uint64_t unknown;
+0x88:
   uint64_t hcr_el2;
 };
+0x5b0:
 strucct config_reg2 {
   uint64_t;
 +0x88:
   uint64_t;
 };
+0x640:
 struct unknown_reg_store {
   uint64_t x0,x1,x2,x3,x4,x5,x6,x7;
 };
+0x668:
 char el_level;
+0x680:
 uint64_t current_cpu;
+0x7f0:
 uint64_t value;
+0x7f8:
 uint64_t unknown;
+0x870:
 struct unknown_ctrr_struct *ctrr;
};
struct unknown_ctrr_struct {
 uint64_t value1;
+0x800:
 uint64_t value2;
};

    重新设置SPRR_PPERM_EL1 - sprr kernel permission寄存器值为0x2020a52a302afae6。

    重新设置SPRR_CONFIG_EL1为0xff。

注意随后使用的是ret指令，而不是0x201400，说明并没有推出GL模式，从而让sptm从普通的el2模式进入到GL2模式继续运行。

- 调用init_sptm_mode继续初始化sptm。

锁定VMSA_LOCK_EL1寄存器。

用CTRR_A_UPR/LOW_EL1寄存器锁定el1地址范围。

用CTRR_A_UPR/LOW_EL2寄存器锁定el2地址范围。

调用init_gxf_mode_final，它将GXF_ENTRY_EL1设置为gxf_entry_el1函数地址，将VBAR_GL1设置为syn_handler_sp0_g12地址，将GXF_CONFIG_EL1重新设置为0x2d。

- 分别设置elr_gl1_cl4、elr_gl1_txm、elr_gl1_kernelcache三个全局变量。

- 调用sptm_register_dispatch_table注册当前domain的三个dispatch_table函数。

sptm_register_dispatch_table(uint64_t table_id, uint64_t dispatch_entry_point, uint64_t table_permissions)当gl2_thread->domain_type < 2时选择xnu_ctrr_dispatch_table，否则选择domain_id_array。

domain_id_struct {
 table_id_struct {
 uint64_t entry_point;
 uint64_t table_permissions;
 uint64_t value2;
 }[16];
}[16];

domain_id_array[gl2_thread->domain_type][table_id].entry_point = dispatch_entry_point;
domain_id_array[gl2_thread->domain_type][table_id].table_permissions = table_permissions;

- 至此sptm初始化完毕。

2 GL Entry分析

2.1 gxf_entry_el1分析

Kernelcache和sptm启动阶段的代码会调用0x201420指令进入Guard Level模式，在sptm的启动阶段将gxf_entry_el1写入GXF_ENTRY_EL1寄存器，通过x16对其传递参数。

除了0x201420指令，在kernelcache代码中，还看到了其他三种指令也能进入GL模式：

com.apple.kernel:__text:FFFFFFF0284F63F0 sptm_txm_call ; CODE XREF: com.apple.kernel:__text:FFFFFFF028266D8C↑p
PACIBSP
MOV W16, W0
MOVK X16, #2,LSL#48
MOVK X16, #0,LSL#32 ; 0x20000w0000000
MOV X10, X1
LDP X0, X1, [X10]
LDP X2, X3, [X10,#0x10]
LDP X4, X5, [X10,#0x20]
LDP X6, X7, [X10,#0x30]
DCD 0x201420
RETAB
DCD 0x201421
DCD 0x201422
DCD 0x201423

在对gxf_entry_el1代码的追踪中，发现只有0x201420可以向sptm传递参数，其他三个只能调用特定的几个dispatch函数。

gxf_entry_el1(uint64_t event_metadata)
{
   uint64_t esr_gl1 = msr(ESR_GL1) & 0x1f;        // genter arg
   if (!(word_FFFFFFF007094018 & 0xf)) {
     if (word_FFFFFFF007094018 != gl2_thread->0x680) {
       dispatch_state_machine(0xb, 0);
     }
     else {
       if (esr_gl1 == 0) {
         if (gl2_thread->unkown_flag != 0)
           dead_loop();

         uint64_t domain_id = (metadata >> 48) & 0xffff;
         if (domain_id == 0)
           dispatch_state_machine(2, event_metadata);
         else if (domain_id == 3)
           dispatch_state_machine(4, event_metadata);
         else if (domain_id == 2)
           dispatch_state_machine(3, event_metadata);
         else
         genter_dispatch_entry_error();
     }
     else if (esr_gl1 == 1) {
       if (gl2_thread->unkown_flag != 0)
       dead_loop();
       dispatch_state_machine(0xa, 0);
     }
     else {
       genter_panic();
     }
   }
 }
 else {
   if (esr_gl1 == 0) {
     if (gl2_thread->unkown_flag != 0)
       dead_loop();

       uint64_t domain_id = (metadata >> 48) & 0xffff;
       if (domain_id == 0)
         dispatch_state_machine(2, event_metadata);
       else if (domain_id == 3)
         dispatch_state_machine(4, event_metadata);
        else if (domain_id == 2)
         dispatch_state_machine(3, event_metadata);
       else
         genter_dispatch_entry_error();
       }
     else if (esr_gl1 == 1) {
       if (gl2_thread->unkown_flag != 0)
         dead_loop();
         dispatch_state_machine(8, 0);
     }
     else if (esr_gl1 == 2) {
       if (gl2_thread->unkown_flag != 0)
         dead_loop();
         dispatch_state_machine(3, 0x200000000000);
     }
     else if (esr_gl1 == 3) {
       if (gl2_thread->unkown_flag != 0)
         dead_loop();
         dispatch_state_machine(4, 0x3000000000000);
       }
       else {
         dead_loop();
     }
   }
}

0x201420可以触发如下调用路径，可以传递参数：

dispatch_state_machine(2, event_metadata);
dispatch_state_machine(4, event_metadata);
dispatch_state_machine(3, event_metadata);

0x201421可以触发如下调用路径，不能传递参数：

dispatch_state_machine(0xa, 0);
dispatch_state_machine(8, 0);

0x201422可以触发如下调用路径，不能传递参数：

dispatch_state_machine(3, 0x200000000000);

0x201423可以触发如下调用路径，不能传递参数：

dispatch_state_machine(4, 0x3000000000000);

2.2 dispatch_state_machine分析

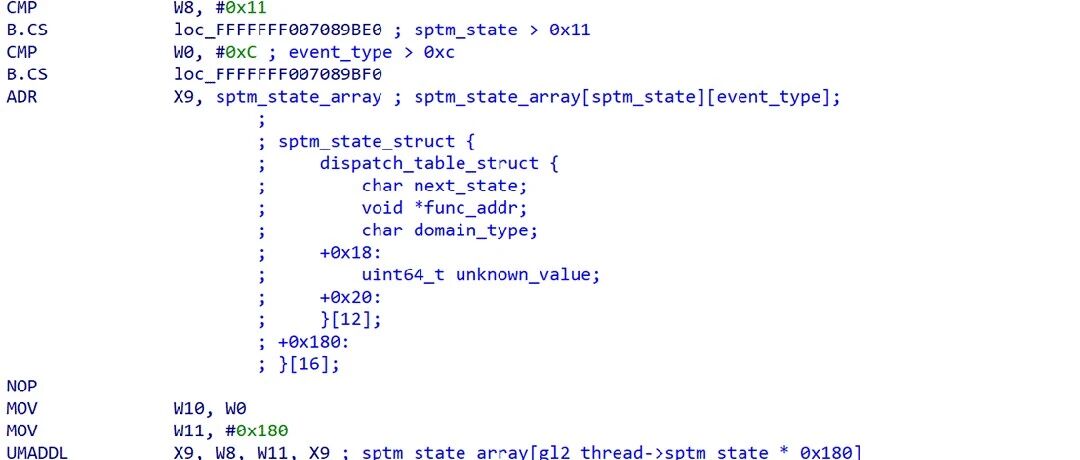

dispatch_state_machine根据sptm的状态数据库sptm_state_array进行不同的操作。

sptm_state_array是一个二维数组：

sptm_state_struct {
  dispatch_table_struct {
    char next_state;
    void *func_addr;
    char domain_type;
    +0x18:
      uint64_t unknown_value;
    +0x20:
  }[12];
  +0x180:
}[16];

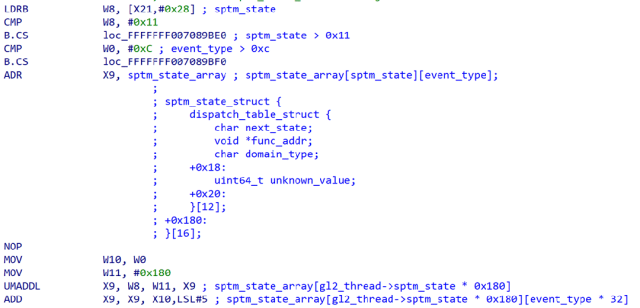

    通过gl2_thread->sptm_state定位一维数组索引，通过第一个参数event_type定位二维数组索引。

    Func_addr为不同sptm state状态的驱动函数。

    在对sptm_state_array这个庞大的状态数组进行分析后，得到了所有的状态驱动函数：

(gdb) p/x 0x598E0+0x180
$3 = 0x59a60
(gdb) p/x 0x5D548+0x4000
$4 = 0x61548
(gdb) p/x 0x5C370+0x4000
$5 = 0x60370
(gdb) p/x 0x5D04C+0x4000
$6 = 0x6104c
(gdb) p/x 0x5D098+0x4000
$7 = 0x61098
(gdb) p/x 0x5CCFC+0x4000
$8 = 0x60cfc
(gdb) p/x 0x5CD8C+0x4000
$9 = 0x60d8c
(gdb) p/x 0x5C0E4+0x4000
$10 = 0x600e4
(gdb) p/x 0x5D57C+0x4000
$11 = 0x6157c
(gdb) p/x 0x5C47C+0x4000
$12 = 0x6047c
(gdb) p/x 0x5C294+0x4000
$13 = 0x60294
(gdb) p/x 0x5D44C+0x4000
$14 = 0x6144c
(gdb) p/x 0x85DA0+0x4000
$15 = 0x89da0
(gdb) p/x 0x5CEE0+0x4000
$16 = 0x60ee0
(gdb) p/x 0x5C8E0+0x4000
$17 = 0x608e0
(gdb) p/x 0x5D32C+0x4000
$18 = 0x6132c
(gdb) p/x 0x5D364+0x4000
$19 = 0x61364

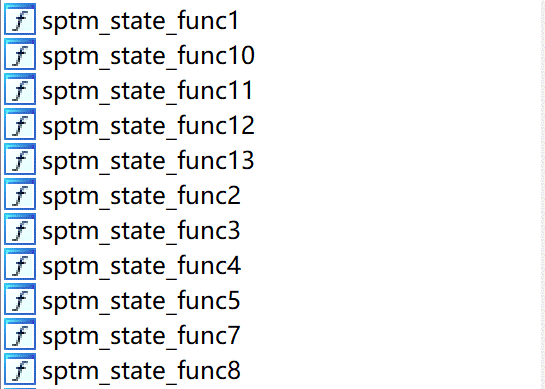

对其重新命名：

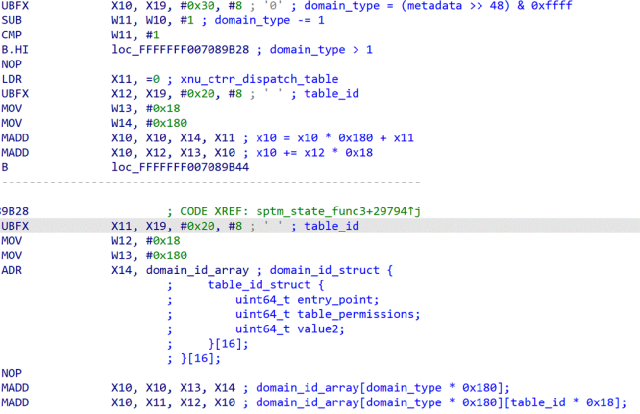

    接着对参数event_metadata进行提取domain_type和table_id，event_metadata的48-53位保存domain_type， 32-39保存table_id。

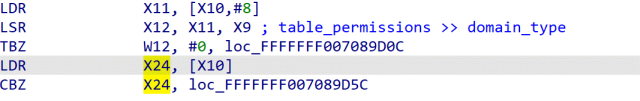

然后测试提取出的domain_type有没有这个table_id的对应权限。

    最终提取的是table_id_struct里的entry_point函数，接着调用sptm state的驱动函数，将这个entry_point作为回调参数：

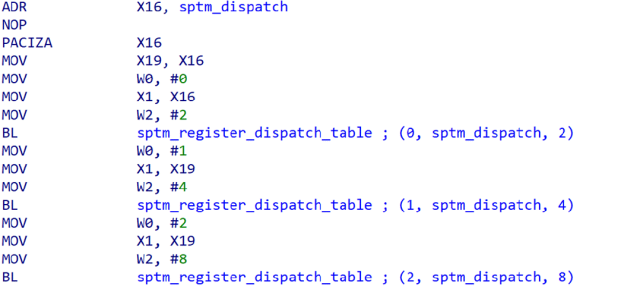

    Entry_point在sptm启动阶段通过sptm_register_dispatch_table进行了注册：

    IOMMU子系统也进行了对应的注册：

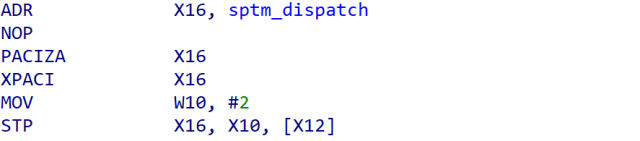

 在iommu_register_dispatch_table函数内部也是将sptm_dispatch作为entry_point进行注册：

   在分析Sptm_dispatch之前，还需要弄清sptm state驱动函数在何时调用sptm_dispatch。

Sptm在不同的状态将会调用不同的驱动函数，sptm_state_func1函数只会将elr_gl1设置为elr_gl1_cl4，返回gl0运行，不会调用sptm_dispatch。sptm_state_func2函数同上，在gl0运行elr_gl1_txm。而sptm_state_func3函数才会在gl2调用sptm_dispatch:

    X1就是驱动函数的第2个参数，即sptm_dispatch。

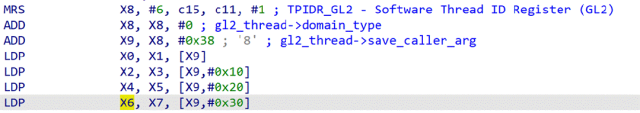

而sptm_state_func8比较有意思，它将sptm_dispatch放到了gl0运行：

    完整的dispatch_state_machine函数如下：

voiddispatch_state_machine(char event_type, uint64_t event_metadata)
{
   check_GXF_STATUS_EL1();
   if (gl2_thread->stpm_state > 0x11)
     invalid_state_branch();
   if (event_type > 0xc)
     invalid_event_type_branch();

     struct sptm_state_struct *sptm_state = sptm_state_array[gl2_thread->sptm_state * 0x180];
     struct dispatch_table_struct *target_elem = sptm_state_array[gl2_thread->sptm_state * 0x180][event_type * 32];
     if (target_elem->next_state > 0x11)
         invalid_next_state_branch();
     if (!target_elem->func_addr)
         invalid_state_transition_branch();
     gl2_thread->domain_type = target_elem->domain_type;
     if (!(target_elem->unknown_value & 0x1)) {
       if (!(target_elem->unknown_value & 0x2)) {
         gl2_thread->sptm_state = target_elem->next_state;
         target_elem->func_addr(event_metadata, NULL);
       }
       else {
         if (gl2_thread->hop_flag != 1)
           invalid_hop_detected_branch();

           dispatch_err_log();
       }
   }
   else {
     if (event_metadata & 0xFC000000000000)
         domain_id_branch();
     if (event_metadata & 0xF000000000)
         table_id_branch();
      uint64_t domain_id_index = (event_metadata >> 48) & 0xff - 1;
      uint64_t table_id_index = (event_metadata >> 32) & 0xff
     if (domain_id > 1) {
       struct domain_id_struct *domain_id = domain_id_array[domain_id_index];
       struct table_id_struct *table_id = domain_id_array[domain_id_index][table_id_index * 0x18];
     }
     else {
       struct domain_id_struct *domain_id = domain_id_array[domain_id_index];
       struct table_id_struct *table_id = domain_id_array[domain_id_index][table_id_index * 0x18];
   }
   if (!(table_id->table_permissions >> gl2_thread->caller_domain) & 0x1))
     table_permissions_branch();
     if (table_id->entry_point == 0)
       illegal_dispatch_branch();
     if (!(target_elem->unknown_value & 0x2)) {
       gl2_thread->sptm_state = target_elem->next_state;
       target_elem->func_addr(event_metadata, table_id->entry_point);
   }
   else {
     if (gl2_thread->hop_flag != 1)
       invalid_hop_detected_branch();

       dispatch_err_log();
     }
   }
}

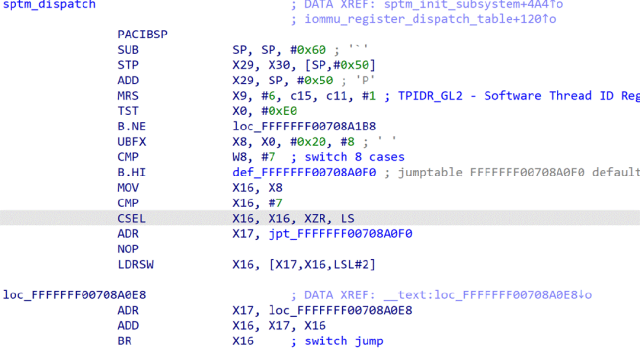

2.3 sptm_dispatch

sptm注册了7个子系统，每个子系统都有一个dispatch table。

函数原型：sptm_dispatch(uint64_t event_metadata)

event_metadata的32-39位保存的是dispatch table表中的索引。

使用以下脚本将table表中的值转为对应的函数地址：

awk '{print $3}' c.txt|sed -e 's/8[0-9][0-9]/0/' |awk '{a=strtonum($1)+0x4000+0x7000000; printf("%d 0xfffffff0%08x\n", NR, a)}'

不同的switch case最后统一调用sptm_dispatch_entry_point函数：

函数原型：sptm_dispatch_entry_point(uint64_t table_entry_point)

    首先从gl2_thread中恢复sptm_dispatch需要的各种参数，这些参数在gxf_entry_el1开始处进行了保存。

    然后就可以调用具体的entry_point了。

3 Exception处理分析

    sptm在启动阶段，将syn_handler_sp0_g12地址设置为vbar_gl1的异常处理地址。

    以syn_handler_sp0_g12+0x400的异常处理函数为例，追踪sptm如何处理来自gl0的异常，逻辑还原如下：

syn_handler_low_gl2(uint64_t event_metadata)
{
   uint64_t ec_value = (msr(ESR_GL1) >> 26) & 3f;
   uint64_t svc_number = msr(ESR_GL1) & 0xffff;
   if (ec_value == 0x15) {
     if (svc_number == 0) {
       uint64_t value = (event_metadata >> 32) & 0xffff;
       if (value != 0xfd) {
         if (value != 0xfe) {
           if (value != 0xff) {
             dispatch_state_machine(2, event_metadata);
           }
           else {
             dispatch_state_machine(7, 1);
           }
         }
         else {
           dispatch_state_machine(0xb, 0);
         }
        }
       else {
         dispatch_state_machine(5, 0);
       }
     }
     else if (svc_number == 37) {
        uint64_t value = mrs(SPSR_GL1);
       msr(value & ~0x1C0);
     }
     else if (svc_number == 38) {
        uint64_t value = mrs(SPSR_GL1);
        msr(value | 0x1C0);
      }
     else {
       dead_loop();
     }
   }
   else if (ec_value == 0x16) {
   }
   else {
     handle_unkdown_exception_gl12();
   }
}

    syn_handler_low_gl2提供了3个系统调用：

Svc 0
Svc 37
Svc 38

    后两个系统调用用于关闭中断。

Svc 0有如下触发路径：

dispatch_state_machine(2, event_metadata);
dispatch_state_machine(7, 1);
dispatch_state_machine(0xb, 0);
dispatch_state_machine(5, 0);

    同时可以看到，异常处理中并没有对关键寄存器进行保护。

4 sptm页表保护

    sptm是secure page table monitor的缩写，ios将原本xnu内核中的页表映射代码转移到了sptm，也就是gl2模式进行处理。

    页表映射的函数原型：sptm_map_page(uint64_t paddr, uint64_t vaddr, uint64_t new_pte)

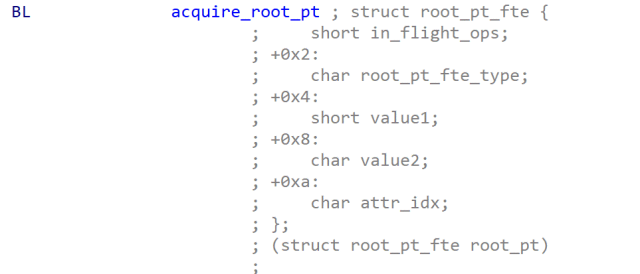

    首先调用acquire_root_pt获取root页目录表的地址。

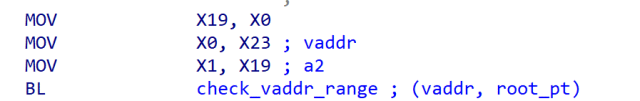

    接着调用check_vaddr_range检查虚拟地址vaddr是否在root页目标表所能翻译的地址范围内，注意每层目录表都有一个能翻译的地址范围。

    接着检查new_pte合法性。

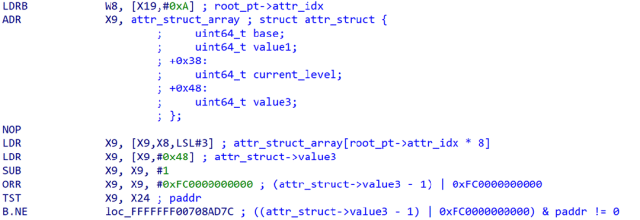

    然后通过root_pt对应的attr_idx，在attr_struct_array中找到对应的结构体，判断物理地址paddr是否合法。

    接着获取中间目录表和最后的页表结构体。

    重点来了，sptm_type_params_database数组中隐藏着巨大秘密。

首先通过页表page_fte->type在sptm_type_params_database数组中找到对应的struct current_type_params结构体，它保存着此种类型页表对应的sprr_index，然后在new_pte中提取出新的页表对应的sprr_index，将两者对比，如果不相等则中止此次页表映射。也就是说sptm维护了一组sprr_index数据库，只有类型匹配才能有权限进行映射。

5 sptm retype分类保护

Sptm将不同的数据段或代码段进行分类保护，每种不同的类型都有对应的地址范围，不同的类型不能互相映射，用分类概念完成了地址隔离保护。

    在sptm启动阶段，调用sptm_bootstrap_early对若干地址区域进行了分类注册：

    对papt_range_array中的所有地址范围进行注册， retype类型为0x9。这些地址范围包括：SPTM-rx、SPTM-rw、SPTM-le、TXM-ro、TXM-rx、TXM-bx、TXM-rw、BootKC-ro、BootKC-rs、BootKC-rx、BootKC-bx、BootKC-rw、BootKC-le、TrustCache、CL4-ro、CL4-rx、CL4-rw、CL4-le、RAMDisk、RTBuddySeg、SEPFW、SEPPatches、uStuff、preoslog、BootArgs、ExclaveOSIntegrityCatalog、ExclaveOSTrustCache、AVAILABLE、PHYS_SLIDE等。

    还有其他的地址范围注册了以下retype类型：0xb、0x13、0x36。

__text:FFFFFFF0070866A8 MOV             X0, #0xFFFFFFF000000000
__text:FFFFFFF0070866AC MOV             W1, #1
__text:FFFFFFF0070866B0 MOV             W2, #0
__text:FFFFFFF0070866B4 MOV             W3, #0x13
__text:FFFFFFF0070866B8 MOV             W4, #3
__text:FFFFFFF0070866BC MOV             W5, #1
__text:FFFFFFF0070866C0 BL              retype_handler
retype_handler(0xFFFFFFF000000000,1,0,0x13,3,1)
__text:FFFFFFF0070866D8 ADD             X22, X22, #4,LSL#12
__text:FFFFFFF0070866DC MOV             X0, X22
__text:FFFFFFF0070866E0 MOV             W1, #2
__text:FFFFFFF0070866E4 MOV             W2, #0
__text:FFFFFFF0070866E8 MOV             W3, #0x13
__text:FFFFFFF0070866EC MOV             W4, #3
__text:FFFFFFF0070866F0 MOV             W5, #1
__text:FFFFFFF0070866F4 BL              retype_handler

retype_handler(x22,2,0,0x13,3,1)

retype_handler原型：

retype_handler(uint64_t base, uint64_t length, x2, uint64_t frame_type, uint64_t max_num, bool flag)；

    首先根据参数base在retype_range_array数组中找到其对应的retype_array数组地址。

    接着调用bootstrap_alloc_frames分配一个retype帧结构体。

然后调用bootstrap_retype_frames将刚分配到的retype帧结构进行下一步操作。

bootstrap_retype_frames函数原型：

bootstrap_retype_frames(uint64_t frame_start_address, uint64_t frame_num, uint64_t old_type, uint64_t new_type)；

    bootstrap_retype_frames调用set_retype_by_sprr完成类型编码的存储操作。

    set_retype_by_sprr原型：

set_retype_by_sprr(uint64_t *retype_address, uint64_t sprr_index)

    最终看到是将sprr_index编码进了retype_array数组。

6 txm

txm为trust execution monitor的缩写，运行在gl0，通过svc请求sptm服务：

__bootcode:FFFFFFF017054084 loc_FFFFFFF017054084 ; CODE XREF: sub_FFFFFFF017021C44+291BC↑j
__bootcode:FFFFFFF017054084 ; sub_FFFFFFF01704AE04+10↑j ...
__bootcode:FFFFFFF017054084 PACIBSP
__bootcode:FFFFFFF017054088 SVC             0
__bootcode:FFFFFFF01705408C RETAB
__bootcode:FFFFFFF01705408C ; END OF FUNCTION CHUNK FOR sub_FFFFFFF017021C44
__bootcode:FFFFFFF017054090 sub_FFFFFFF017054090 ; CODE XREF: start+48↑p
__bootcode:FFFFFFF017054090
__bootcode:FFFFFFF017054090 ; FUNCTION CHUNK AT __bootcode:FFFFFFF017054084 SIZE 0000000C BYTES
__bootcode:FFFFFFF017054090
__bootcode:FFFFFFF017054090 MOVK            X16, #0,LSL#48
__bootcode:FFFFFFF017054094 MOVK            X16, #1,LSL#32
__bootcode:FFFFFFF017054098 MOVK            X16, #0,LSL#16
__bootcode:FFFFFFF01705409C MOVK            X16, #1
__bootcode:FFFFFFF0170540A0 B               loc_FFFFFFF017054084

阅读原文

跳转微信打开
