OS的代码签名机制是套复杂的系统工程，本文从用户态工具到内核态处理流程对ios代码签名机制做深度分析

1 简介

    IOS的代码签名机制是套复杂的系统工程，本文从用户态工具到内核态处理流程对ios代码签名机制做一个完全的分析。

2 用户态工具

  苹果公司的objectc和swift语言经过编译后的二进制文件为mach-o格式，这是苹果公司自己设计的一个二进制文件格式，通过xcode的签名工具将签名信息保存在macho文件的一个特定section：LC_CODE_SIGNATURE。

  苹果公司对macho的签名包含两种信息，第一个信息是文件的hash，以页为单位算出hash值，将所有的hash值保存在上述section里。另一个信息是由苹果公司签发的证书信息。证书用来证明app的来源可靠，hash值用来检测每次app启动时的完整性，确保不被篡改。

2.1 签名信息的格式

    xcode调用codesign用户态工具，对app进行签名，签名信息被llvm编译器链接进macho里，它被表示成一个数据结构为：

osfmk/kern/cs_blobs.h

typedef struct __CodeDirectory {
 uint32_t magic;                                 /* magic number (CSMAGIC_CODEDIRECTORY) */
 uint32_t length;                                /* total length of CodeDirectory blob */
 uint32_t version;                               /* compatibility version */
 uint32_t flags;                                 /* setup and mode flags */
 uint32_t hashOffset;                    /* offset of hash slot element at index zero */
 uint32_t identOffset;                   /* offset of identifier string */
 uint32_t nSpecialSlots;                 /* number of special hash slots */
 uint32_t nCodeSlots;                    /* number of ordinary (code) hash slots */
 uint32_t codeLimit;                             /* limit to main image signature range */
 uint8_t hashSize;                               /* size of each hash in bytes */
...
 uint8_t hashType;
} CS_CodeDirectory
__attribute__ ((aligned(1)));

    其中hashOffset保存的就是文件以页为单位的所有sha256 hash。macos系统没有自带的工具能识别出这些hash，可以使用开源的jtool2工具，本文使用笔者自己开发的一个工具ikit工具来解析签名信息。

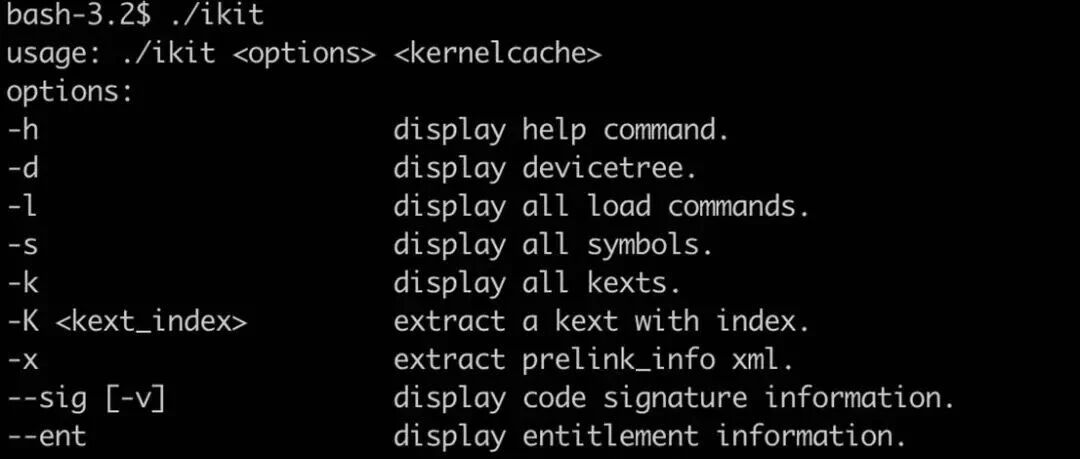

  它可以分析ios的kernelcache，解析device tree, 提取kext，解析macho文件的hash信息、entitlements以及cms信息。

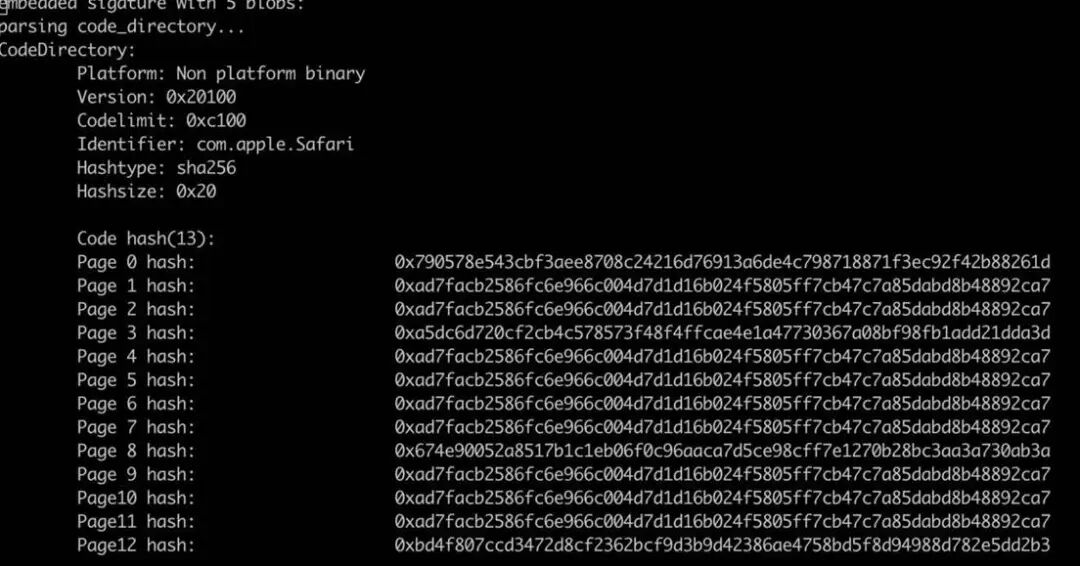

  使用--sig参数提取safari的所有hash信息。

./ikit --sig -v /Applications/Safari.app/Contents/MacOS/Safari >safari.hash

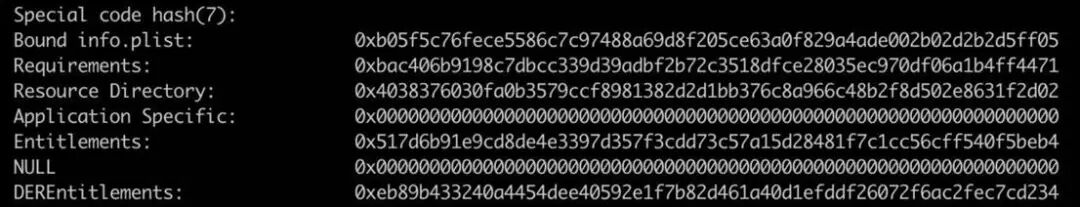

    CodeDirectory除了保存文件的hash值以外，还会保存另外七个特殊类型的hash：

CSSLOT_CODEDIRECTORY = 0,                               /* slot index for CodeDirectory */
 CSSLOT_INFOSLOT = 1,
 CSSLOT_REQUIREMENTS = 2,
 CSSLOT_RESOURCEDIR = 3,
 CSSLOT_APPLICATION = 4,
 CSSLOT_ENTITLEMENTS = 5,
 CSSLOT_DER_ENTITLEMENTS = 7,

    CSSLOT_DER_ENTITLEMENTS是苹果公司在新版macos/ios中新加入的entitlements类型，用DER格式表示。

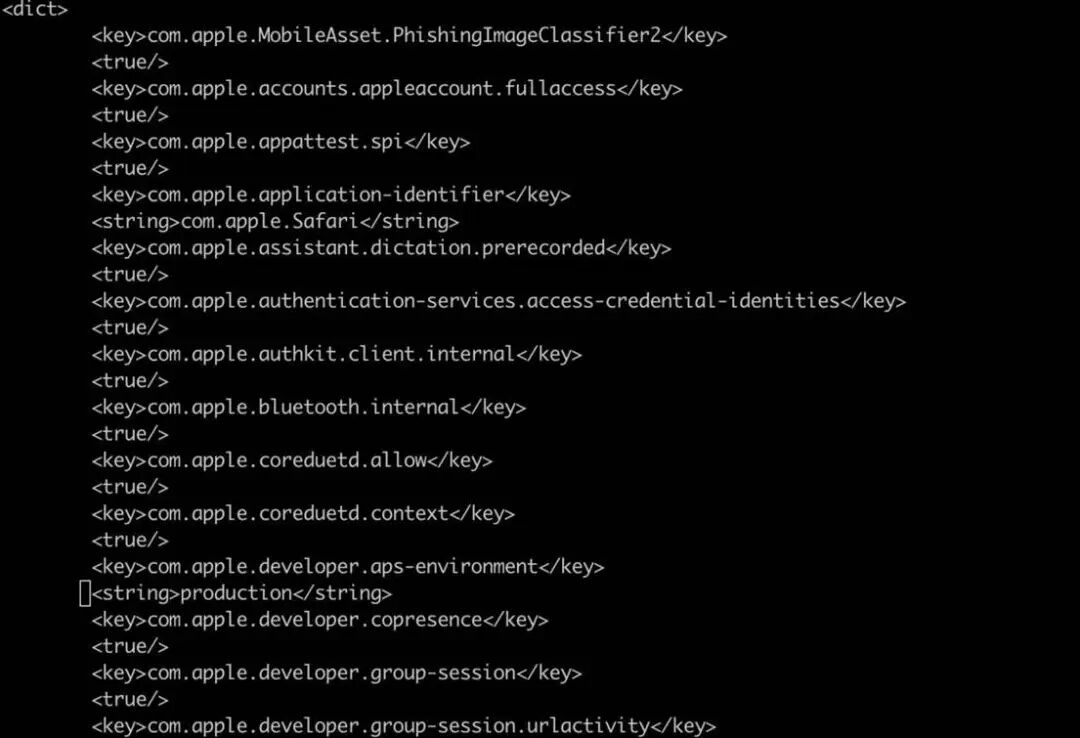

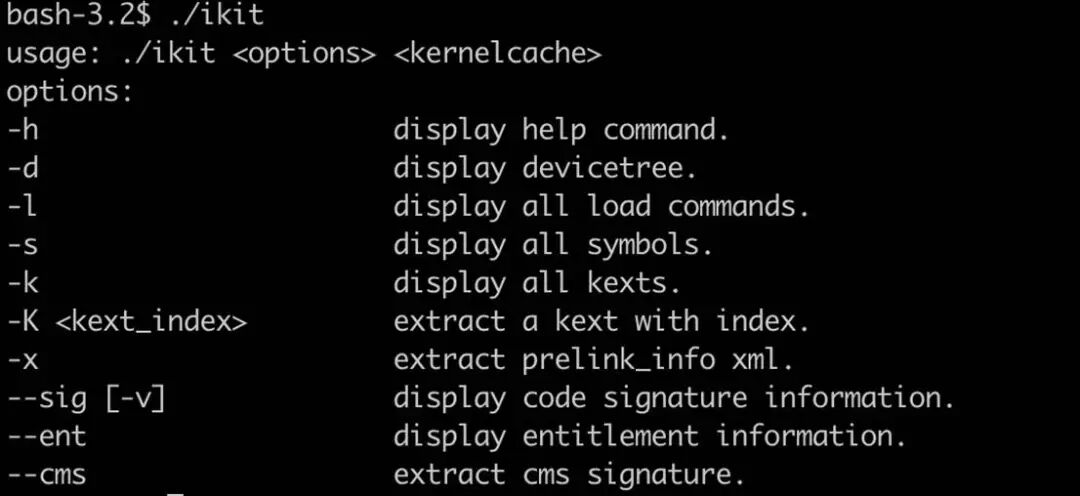

    Entitlements是整个xml信息的hash值，使用ikit的--ent参数可以提取出所有的entitlements列表。

./ikit --ent -v /Applications/Safari.app/Contents/MacOS/Safari >safari.ent

3 内核态流程

3.1 简介

    IOS的代码签名过程分为启动前、运行时、退出时。

3.1.1 进程启动前验签过程

签名的解析发生在macho从磁盘加载到内核的过程中。

bsd/kern/mach_loader.c
parse_machfile(
 struct vnode            *vp,
 vm_map_t                map,
 thread_t                thread,
 struct mach_header      *header,
 off_t                   file_offset,
 off_t                   macho_size,
 int                     depth,
 int64_t                 aslr_offset,
 int64_t                 dyld_aslr_offset,
 load_result_t           *result,
 load_result_t           *binresult,
 struct image_params     *imgp
 )
{
 if (os_add_overflow(mach_header_sz, header->sizeofcmds, &cmds_size) ||
    (off_t)cmds_size > macho_size ||
    round_page_overflow(cmds_size, &alloc_size) ||
    alloc_size > INT_MAX) {
 return LOAD_BADMACHO;
 }
 addr = kalloc_data(alloc_size, Z_WAITOK);
 if (addr == NULL) {
 return LOAD_NOSPACE;
 }
 error = vn_rdwr(UIO_READ, vp, addr, (int)alloc_size, file_offset,
    UIO_SYSSPACE, 0, vfs_context_ucred(imgp->ip_vfs_context), &resid, p);
 if (error) {
 kfree_data(addr, alloc_size);
 return LOAD_IOERROR;
 }

    请注意xnu一次性将command全部从磁盘读入内存， text段等都包含在其内，这为后面校验hash提供了方便。

...
case LC_CODE_SIGNATURE:
 ret = load_code_signature(
 (struct linkedit_data_command *) lcp,
 vp,
 file_offset,
 macho_size,
 header->cputype,
 header->cpusubtype,
 result,
 imgp);
 while (off < alloc_size && ret == LOAD_SUCCESS) {
 tainted = CS_VALIDATE_TAINTED;
 valid = cs_validate_range(vp,
 NULL,
ile_offset + off,
 (const void *)((uintptr_t)addr + off),
MIN(PAGE_SIZE, cmds_size),
&tainted);
}
}

load_code_signature用来解析签名信息。

staticload_return_t
load_code_signature(
 struct linkedit_data_command    *lcp,
 struct vnode                    *vp,
 off_t                           macho_offset,
 off_t                           macho_size,
 cpu_type_t                      cputype,
 cpu_subtype_t                   cpusubtype,
 load_result_t                   *result,
 struct image_params             *imgp)
{
 blob = ubc_cs_blob_get(vp, cputype, cpusubtype, macho_offset);
 if (blob != NULL) {
return;
 }

    首先从文件vnode节点中提取出一个struct cs_blob结构，它保存的是签名信息，如果这个签名信息已经存在，则直接返回成功。

kr = ubc_cs_blob_allocate(&addr, &blob_size);
if (kr != KERN_SUCCESS) {
ret = LOAD_NOSPACE;
goto out;
 }
resid = 0;
error = vn_rdwr(UIO_READ,
vp,
(caddr_t) addr,
lcp->datasize,
macho_offset + lcp->dataoff,
UIO_SYSSPACE,
0,
kauth_cred_get(),
&resid,
current_proc());

  如果不存在则调用ubc_cs_blob_allocate分配一块内存，调用vn_rdwr把签名信息读取到新分配的内存里。

if (ubc_cs_blob_add(vp,
 result->ip_platform,
 cputype,
 cpusubtype,
 macho_offset,
 &addr,
 lcp->datasize,
 imgp,
 0,
 &blob))

    调用ubc_cs_blob_add把csblob加入到链表中。

int
ubc_cs_blob_add(
 struct vnode    *vp,
 uint32_t        platform,
 cpu_type_t      cputype,
 cpu_subtype_t   cpusubtype,
 off_t           base_offset,
 vm_address_t    *addr,
 vm_size_t       size,
 struct image_params *imgp,
 __unused int    flags,
 struct cs_blob  **ret_blob)
{
error = cs_blob_init_validated(addr, size, &tmp_blob, &cd);

    首先验证签名信息的格式是否正确，这里的校验并不完全严格，请读者自行阅读。

blob_ro = zalloc_ro(ZONE_ID_CS_BLOB, Z_WAITOK | Z_NOFAIL);
tmp_blob.csb_ro_addr = blob_ro;
tmp_blob.csb_vnode = vp;
/* AMFI needs to see the current blob state at the RO address. */
zalloc_ro_update_elem(ZONE_ID_CS_BLOB, blob_ro, &tmp_blob);

    注意csblob结构体使用zlloc的接口将其信息通过PPL保存在只读内存区，请参考后面关于PPL的分析部分。

#if CONFIG_MACF
 error = mac_vnode_check_signature(vp, &tmp_blob, imgp, &cs_flags, &signer_type, flags, platform);
#endif
}

    mac_vnode_check_signature继续调用AMFI内核模块的接口，苹果公司的签名核心技术都存放于这个内核模块中，由于不会开源，我们将在下一章使用逆向过程技术还原出它所有的核心逻辑。

  当load_code_signature返回成功后，则会调用cs_validate_range对所有的文件hash做对比测试，确保当前计算出的hash与文件加载进来的hash匹配。

注意：即使vnode中已经存在csblob信息，它只是不在走AMFI的流程，对所有文件的hash对比是每次都要进行的！因为保存在磁盘的时间，应用程序可能已经被窜改。

3.1.2 运行时验签过程

    进程在启动时ios已经做了一次签名验证，但是在进程运行的过程中，代码和数据还是可能被篡改掉的，那么如何在进程的运行过程中进行签名的验证呢？它的验签逻辑可以发生在进程调度、系统调用过程、page fault甚至可以开一个单独的线程每隔一定时间进行轮询验签，但是作为一个工业级的os，需要考虑性能功耗的问题。ios选择了在page fault中做代码的hash值对比操作。

    引起Page fault的原因有很多种，有发生在内核空间中的，有发生在用户空间中的，比如应用程序越界访问内核、应用程序对只读内存进行写操作，还有应用程序访问自身一段还没有被映射的页面，这个错误可以引发Copy on write动作或者这个页面之前被交换到磁盘上，那么在页面换回时，势必要再进行一次签名验证。

3.1.2.1 权限错误处理流程

    在进行异常处理前，需要先判断一下引起这个fault的物理页是否需要做一次签名验证，因为如果这块物理页已经被污染过，那么起始没必要进行fault处理了。如果没被污染， ios也有一些优化可以快速避开本次验签过程。vm_fault_cs_check_violation函数就是用来做这些事情。

vm_fault_cs_check_violation(
 bool cs_bypass,
 vm_object_t object,
 vm_page_t m,
 pmap_t pmap,
 vm_prot_t prot,
 vm_prot_t caller_prot,
 vm_map_size_t fault_page_size,
 vm_map_offset_t fault_phys_offset,
 vm_object_fault_info_t fault_info,
 bool map_is_switched,
 bool map_is_switch_protected,
 bool *cs_violation)
{
 if (!cs_bypass &&
     vm_fault_cs_need_validation(pmap, m, object,
     fault_page_size, fault_phys_offset)) {
 vm_object_lock_assert_exclusive(object);
 if (VMP_CS_VALIDATED(m, fault_page_size, fault_phys_offset)) {
 vm_cs_revalidates++;
 }
 vm_page_validate_cs(m, fault_page_size, fault_phys_offset);
}
}

    vm_fault_cs_need_validation用来判断这个物理页是否需要进行验签过程。

staticbool
vm_fault_cs_need_validation(
 pmap_t pmap,
 vm_page_t page,
 vm_object_t page_obj,
 vm_map_size_t fault_page_size,
 vm_map_offset_t fault_phys_offset)
{
 if (pmap == kernel_pmap) {
 /* 1 - not user space */
 return false;
 }

    验签只针对用户态代码和数据。

 if (!page_obj->code_signed) {
 /* 3 - page does not belong to a code-signed object */
 return false;
 }
 if (fault_page_size == PAGE_SIZE) {
 /* looking at the whole page */
 if (page->vmp_cs_tainted == VMP_CS_ALL_TRUE) {
 /* 2 - page is all tainted */
 return false;
 }

    如果这个物理页已经被污染掉，此次就不在需要再判断了。

 if (page->vmp_cs_validated == VMP_CS_ALL_TRUE &&
     !page->vmp_wpmapped) {
 /* 4 - already fully validated and never mapped writable */
 return false;
 }

    如果这个物理页此前已经被处理过，那么此次fault也不会再判断了。Ios的jit签名就是利用了这一点绕过了签名的验证。

} else {
 /* looking at a specific sub-page */
 if (VMP_CS_TAINTED(page, fault_page_size, fault_phys_offset)) {
 /* 2 - sub-page was already marked as tainted */
 return false;
 }
 if (VMP_CS_VALIDATED(page, fault_page_size, fault_phys_offset) &&
     !page->vmp_wpmapped) {
 /* 4 - already validated and never mapped writable */
 return false;
 }
 }
 /* page needs to be validated */
 return true;
}
void
vm_page_validate_cs(
 vm_page_t       page,
 vm_map_size_t   fault_page_size,
 vm_map_offset_t fault_phys_offset)
{
 vm_object_t             object;
 object = VM_PAGE_OBJECT(page);
 vm_object_lock_assert_held(object);
 if (vm_page_validate_cs_fast(page, fault_page_size, fault_phys_offset)) {
 return;
 }
 vm_page_map_and_validate_cs(object, page);
}
staticboolean_t
vm_page_validate_cs_fast(
 vm_page_t       page,
 vm_map_size_t   fault_page_size,
 vm_map_offset_t fault_phys_offset)
{
 vm_object_t     object;
 object = VM_PAGE_OBJECT(page);
 vm_object_lock_assert_held(object);
 if (page->vmp_wpmapped&&
     !VMP_CS_TAINTED(page, fault_page_size, fault_phys_offset)) {
 /*
  * This page was mapped for "write" access sometime in the
  * past and could still be modifiable in the future.
  * Consider it tainted.
  * [ If the page was already found to be "tainted", no
  * need to re-validate. ]
  */
 vm_object_lock_assert_exclusive(object);
 VMP_CS_SET_VALIDATED(page, fault_page_size, fault_phys_offset, TRUE);
 VMP_CS_SET_TAINTED(page, fault_page_size, fault_phys_offset, TRUE);
 if (cs_debug) {
 printf("CODESIGNING: %s: "
     "page %p obj %p off 0x%llx "
     "was modified\n",
     __FUNCTION__,
     page, object, page->vmp_offset);
 }
 vm_cs_validated_dirtied++;
 }
 if (VMP_CS_VALIDATED(page, fault_page_size, fault_phys_offset) ||
     VMP_CS_TAINTED(page, fault_page_size, fault_phys_offset)) {
 return TRUE;
 }
}

    vm_page_validate_cs_fast有个特殊的处理，如果page->vmp_wpmapped被设置，说明这个物理页在之前的某段时间里被设置为可写状态，xnu认为在将来的一段时间这个可写状态会一直保持，所以直接将这个物理页标记为污染和审计过，直接返回。

    vm_page_map_and_validate_cs函数则对这个物理页做hash对比操作，读者可自行阅读相关代码。

3.1.2.2 磁盘交换处理流程

    接下来就要分析页面从磁盘交换回内存时的签名验证过程:

Osfmk/vm/vm_fault.c
vm_fault_page->memory_object_data_request
Osfmk/vm/memory_object.c
kern_return_t
memory_object_data_request
(
 memory_object_t memory_object,
 memory_object_offset_t offset,
 memory_object_cluster_size_t length,
 vm_prot_t desired_access,
 memory_object_fault_info_t fault_info
)
{
 return (memory_object->mo_pager_ops->memory_object_data_request)(
 memory_object,
 offset,
 length,
 desired_access,
 fault_info);
}

    xnu提供了几种不同的内存后备存储方式，比如swap交换文件、普通文件、内存压缩、 apple特有的内存加密方式，这些后备存储都对应不同的分页器，但只有几种后备存储才会在内存交换回来时做签名验证, 这里我们只以4k形式的分页器进行分析。

Osfmk/vm/vm_fourk_pager.c
const struct memory_object_pager_ops fourk_pager_ops = {
 .memory_object_reference = fourk_pager_reference,
 .memory_object_deallocate = fourk_pager_deallocate,
 .memory_object_init = fourk_pager_init,
 .memory_object_terminate = fourk_pager_terminate,
 .memory_object_data_request = fourk_pager_data_request,
 .memory_object_data_return = fourk_pager_data_return,
 .memory_object_data_initialize = fourk_pager_data_initialize,
 .memory_object_data_unlock = fourk_pager_data_unlock,
 .memory_object_synchronize = fourk_pager_synchronize,
 .memory_object_map = fourk_pager_map,
 .memory_object_last_unmap = fourk_pager_last_unmap,
 .memory_object_data_reclaim = NULL,
 .memory_object_backing_object = NULL,
 .memory_object_pager_name = "fourk_pager"
};
fourk_pager_data_request(
 memory_object_t         mem_obj,
 memory_object_offset_t  offset,
 memory_object_cluster_size_t            length,
 vm_prot_t               protection_required,
 memory_object_fault_info_t mo_fault_info)
{
 subpg_validated = FALSE;
 subpg_tainted = 0;
 if (src_page_object->code_signed) {
          vm_page_validate_cs_mapped_chunk(
 src_page,
 (const void *) src_vaddr,
 offset_in_src_page,
 FOURK_PAGE_SIZE,
 &subpg_validated,
 &subpg_tainted);
 num_subpg_signed++;
 if (subpg_validated) {
 num_subpg_validated++;
 }
 if (subpg_tainted & CS_VALIDATE_TAINTED) {
 num_subpg_tainted++;
 }
 if (subpg_tainted & CS_VALIDATE_NX) {
 /* subpg should not be executable */
 if (sub_page_cnt > 1) {
 } else {
 num_subpg_nx++;
 }
 }
 }

    vm_page_validate_cs_mapped_chunk对一块物理内存进行签名验证，因为在页面被交换到磁盘的这段时间内，可能会被篡改掉。

3.1.2.3 页面复制时

    此外在进行一个物理页面的复制时，也需要对源物理页进行签名验证。

osfmk\vm\vm_resident.c
void
vm_page_copy(
 vm_page_t       src_m,
 vm_page_t       dest_m)
{
 vm_object_t     src_m_object;
 src_m_object = VM_PAGE_OBJECT(src_m);
 vm_object_lock_assert_held(src_m_object);
 if (src_m_object != VM_OBJECT_NULL &&
     src_m_object->code_signed) {
 vm_page_copy_cs_validations++;
 vm_page_validate_cs(src_m, PAGE_SIZE, 0);
 }
 dest_m->vmp_cs_tainted = src_m->vmp_cs_tainted;
 dest_m->vmp_cs_nx = src_m->vmp_cs_nx;
 if (dest_m->vmp_cs_tainted) {
 vm_page_copy_cs_tainted++;
 }
 dest_m->vmp_error = src_m->vmp_error; /* sliding src_m might have failed... */
 pmap_copy_page(VM_PAGE_GET_PHYS_PAGE(src_m), VM_PAGE_GET_PHYS_PAGE(dest_m));
}

    Src_m代表源页面，如果它对应的object对象有code_signed标志，那么就会进行一次签名验证，页面拷贝需要确保它的完整性。

3.1.2.4 只读rootfs的优化

    对于只读rootfs上的文件，xnu做了优化，在page fault第一次验证完签名后，如果当前进程没有试图将只读rootfs挂载为可写，那么后续就不再做签名验证，属于性能优化的一部分。

Bsd/sys/ubc_internal.h

struct ubc_info {
 struct  cs_blob         * cs_blobs; /* for CODE SIGNING */
#if CONFIG_SUPPLEMENTAL_SIGNATURES
 struct  cs_blob         * cs_blob_supplement;/* supplemental blob (note that there can only be one supplement) */
#endif
#if CHECK_CS_VALIDATION_BITMAP
 void                    * XNU_PTRAUTH_SIGNED_PTR("ubc_info.cs_valid_bitmap") cs_valid_bitmap;     /* right now: used only for signed files on the read-only root volume */
 uint64_t                cs_valid_bitmap_size;
}

    Ubc_info结构体除了保存struct cs_blob结构体外，还可选的保存了一个bitmap，它用来设置一个物理页的签名状态。

Osfmk/vm/vm_protos.h

#define CS_BITMAP_SET1//对页面设置为已经检查过

#define CS_BITMAP_CLEAR 2// 清除签名状态

#define CS_BITMAP_CHECK 3// 对页面进行签名检查

vm_page_validate_cs_fast函数前面讲过它会进行预判此次page fault是否需要验证这个页面的签名。

staticboolean_t
vm_page_validate_cs_fast(
 vm_page_t       page,
 vm_map_size_t   fault_page_size,
 vm_map_offset_t fault_phys_offset)
{
#if CHECK_CS_VALIDATION_BITMAP
 kern_return_t kr;
 kr = vnode_pager_cs_check_validation_bitmap(
 object->pager,
 page->vmp_offset + object->paging_offset,
 CS_BITMAP_CHECK);
 if (kr == KERN_SUCCESS) {
 page->vmp_cs_validated = VMP_CS_ALL_TRUE;
 page->vmp_cs_tainted = VMP_CS_ALL_FALSE;
 vm_cs_bitmap_validated++;
 return TRUE;
 }
#endif

  它会调用vnode_pager_cs_check_validation_bitmap传递CS_BITMAP_CHECK进行判断是否需要签名验证。

vnode_pager_cs_check_validation_bitmap进一步调用ubc_cs_check_validation_bitmap。

kern_return_t
ubc_cs_check_validation_bitmap(
 vnode_t                 vp,
 memory_object_offset_t          offset,
 int                     optype)
{
 kern_return_t   kr = KERN_SUCCESS;
 if (!USE_CODE_SIGN_BITMAP(vp)|| !UBCINFOEXISTS(vp)) {              【1】
 kr = KERN_INVALID_ARGUMENT;
 } else {
 struct ubc_info *uip = vp->v_ubcinfo;
 char            *target_bitmap = uip->cs_valid_bitmap;
 if (target_bitmap == NULL) {
 kr = KERN_INVALID_ARGUMENT;
 } else {
 uint64_t        bit, byte;
 bit = atop_64( offset );
 byte = bit >> 3;
 if (byte > uip->cs_valid_bitmap_size) {
 kr = KERN_INVALID_ARGUMENT;
 } else {
 if (optype == CS_BITMAP_SET) {
 target_bitmap[byte] |= (1 << (bit & 07));
 kr = KERN_SUCCESS;
 } else if (optype == CS_BITMAP_CLEAR) {
 target_bitmap[byte] &= ~(1 << (bit & 07));
 kr = KERN_SUCCESS;
 } else if (optype == CS_BITMAP_CHECK) {
 if (target_bitmap[byte] & (1 << (bit & 07))) {           【2】
 kr = KERN_SUCCESS;
 } else {
 kr = KERN_FAILURE;
 }
 }
 }
 }
 }
 return kr;
}

#define USE_CODE_SIGN_BITMAP(vp) ( (vp != NULL) && (vp->v_mount != NULL) && (vp->v_mount->mnt_flag & MNT_ROOTFS) && !root_fs_upgrade_try)

    USE_CODE_SIGN_BITMAP这个首先宏判断vnode是不是rootfs，并且要判断root_fs_upgrade_try是否为0。这个变量代表的是进程试图将只读的文件系统挂载为可写。

boolean_t root_fs_upgrade_try = FALSE;
int
__mac_mount(struct proc *p, register struct __mac_mount_args *uap, __unused int32_t *retval)
{
#if CHECK_CS_VALIDATION_BITMAP
 if ((flags & MNT_RDONLY) == 0) {
 root_fs_upgrade_try = TRUE;
 }
#endif
}

  所以【1】处的逻辑为：如果vnode属于rootfs，并且root_fs_upgrade_try设置为了1，说明有进程将只读rootfs重新挂载为可写，那么就必须对这个物理页进行签名验证，否则在【2】处要进行一次页面曾经是否被检测过的判断，如果对应的比特位已经被设置，则无需进行签名验证，否则需要进行签名验证。我们看到CS_BITMAP_CHECK是用来判断比特位是否设置的，那么CS_BITMAP_SET是在什么时候调用的呢？答案在vm_page_validate_cs_mapped_slow中。

void
vm_page_validate_cs_mapped_slow(
 vm_page_t       page,
 const void      *kaddr)
{
 vm_object_t             object;
 memory_object_offset_t  mo_offset;
 memory_object_t         pager;
 struct vnode            *vnode;
 int                     validated, tainted, nx;
 assert(page->vmp_busy);
 object = VM_PAGE_OBJECT(page);
 vm_object_lock_assert_exclusive(object);
 vm_cs_validates++;
 pager = object->pager;
 assert(object->paging_in_progress);
 vnode = vnode_pager_lookup_vnode(pager);
 mo_offset = page->vmp_offset + object->paging_offset;
 /* verify the SHA1 hash for this page */
 validated = 0;
 tainted = 0;
 nx = 0;
 cs_validate_page(vnode,
     pager,
     mo_offset,
     (const void *)((const char *)kaddr),
     &validated,
     &tainted,
     &nx);
 page->vmp_cs_validated |= validated;
 page->vmp_cs_tainted |= tainted;
 page->vmp_cs_nx |= nx;
#if CHECK_CS_VALIDATION_BITMAP
 if (page->vmp_cs_validated == VMP_CS_ALL_TRUE &&
     page->vmp_cs_tainted == VMP_CS_ALL_FALSE) {
 vnode_pager_cs_check_validation_bitmap(object->pager,
     mo_offset,
     CS_BITMAP_SET);
 }
#endif /* CHECK_CS_VALIDATION_BITMAP */
}

    cs_validate_page对物理页进行hash值验证，如果合法，则调用vnode_pager_cs_check_validation_bitmap传递CS_BITMAP_SET对相应比特位进行了设置。此后ubc_cs_check_validation_bitmap发现如果页面比特位已经被设置，后面就无需再进行签名验证了。

3.1.3 进程退出时签名验证

    在进程正常退出时，xnu是不会做签名验证的，只有在异常退出时，且有以下几种情况就会必须验证签名：当进程收到coredump或crash report信号时，或者因进程签名验证失败收到CS_KILLED信号时。

Bsd/kern/kern_exit.c

void
proc_prepareexit(proc_t p, int rv, boolean_t perf_notify)
{
 /*
  * Generate a corefile/crashlog if:
  *     The process doesn't have an exit reason that indicates no crash report should be created
  *     AND any of the following are true:
  *     - The process was terminated due to a fatal signal that generates a core
  *     - The process was killed due to a code signing violation
  *     - The process has an exit reason that indicates we should generate a crash report
  *
  * The first condition is necessary because abort_with_reason()/payload() use SIGABRT
  * (which normally triggers a core) but may indicate that no crash report should be created.
  */
 if (!(PROC_HAS_EXITREASON(p) && (PROC_EXITREASON_FLAGS(p) & OS_REASON_FLAG_NO_CRASH_REPORT)) &&
     (hassigprop(WTERMSIG(rv), SA_CORE) || ((proc_getcsflags(p) & CS_KILLED) != 0) ||
     (PROC_HAS_EXITREASON(p) && (PROC_EXITREASON_FLAGS(p) &
     OS_REASON_FLAG_GENERATE_CRASH_REPORT)))) {
 task_t task = proc_task(p);
 uintptr_t bt[2];
 struct backtrace_user_info btinfo = BTUINFO_INIT;
 unsigned int frame_count = backtrace_user(bt, 2, NULL, &btinfo);            [1]
 int bt_err = btinfo.btui_error;
 if (bt_err == 0 && frame_count >= 1) {
 /*
  * First check at the page containing the current PC.
  * This passes if the page code signs -or- if we can't figure out
  * what is at that address. The latter action is so we continue checking
  * previous pages which may be corrupt and caused a wild branch.
  */
 kr = revalidate_text_page(task,bt[0]);                               [2]
 /* No corruption found, check the previous sequential page */
 if (kr == KERN_SUCCESS) {
 kr = revalidate_text_page(task,bt[0] - get_task_page_size(task));     [3]
 }
 /* Still no corruption found, check the current function's caller */
 if (kr == KERN_SUCCESS) {
 if (frame_count > 1 &&
     atop(bt[0]) != atop(bt[1]) &&           /* don't recheck PC page */
     atop(bt[0]) - 1 != atop(bt[1])) {       /* don't recheck page before */
 kr = revalidate_text_page(task, (vm_map_offset_t)bt[1]);       [4]
 }
 }
 if (kr != KERN_SUCCESS) {
 os_log(OS_LOG_DEFAULT,
     "Text page corruption detected in dying process %d\n", proc_getpid(p));
 }
 }
 }

    在[1]处先获取当前函数栈的backtrace信息，bt[0]代表当前的PC指针，bt[1]代表当前函数caller的地址。在[2]处调用revalidate_text_page对当前pc所在的物理页进行一次签名检查，如果没有问题，则在[3]处对当前pc地址所在的前一个物理页进行签名验证，没有还是没有问题，就在对函数的caller地址所在的物理页进行签名检测。我们看到这一系列操作只是试图检测当前pc附近的代码段有没有被破坏。

Osfmk/vm/vm_fault.c
kern_return_t
revalidate_text_page(task_t task, vm_map_offset_t code_addr)
{
 kern_return_t          kr;
 vm_map_t               map;
 vm_object_t            object = NULL;
 vm_object_offset_t     offset;
 vm_page_t              page = NULL;
 struct vnode           *vnode;
 uint64_t               *diagnose_buffer = NULL;
 CA_EVENT_TYPE(vmtc_telemetry) * event = NULL;
 ca_event_t ca_event = NULL;
 map = task->map;
 if (task->map == NULL) {
 return KERN_SUCCESS;
 }
 kr = vmtc_revalidate_lookup(map, code_addr, &object, &offset, &page);              [1]
 if (kr != KERN_SUCCESS) {
 goto done;
 }
 /*
  * The object needs to have a pager.
  */
 if (object->pager == NULL) {
 goto done;
 }
 /*
  * Needs to be a vnode backed page to have a signature.
  */
 vnode = vnode_pager_lookup_vnode(object->pager);
 if (vnode == NULL) {
 goto done;
 }
 /*
  * Object checks to see if we should proceed.
  */
 if (!object->code_signed ||     /* no code signature to check */
     object->internal ||         /* internal objects aren't signed */
     object->terminating ||      /* the object and its pages are already going away */
     !object->pager_ready) {     /* this should happen, but check shouldn't hurt */
 goto done;
 }
 /*
  * Check the code signature of the page in question.
  */
 vm_page_map_and_validate_cs(object, page);                              [2]
 /*
  * At this point:
  * vmp_cs_validated |= validated (set if a code signature exists)
  * vmp_cs_tainted |= tainted (set if code signature violation)
  * vmp_cs_nx |= nx;  ??
  *
  * if vmp_pmapped then have to pmap_disconnect..
  * other flags to check on object or page?
  */
 if (page->vmp_cs_tainted != VMP_CS_ALL_FALSE) {                            [3]
#if DEBUG || DEVELOPMENT
 /*
  * On development builds, a boot-arg can be used to cause
  * a panic, instead of a quiet repair.
  */
 if (vmtc_panic_instead) {
 panic("Text page corruption detected: vm_page_t 0x%llx", (long long)(uintptr_t)page);
 }
#endif/* DEBUG || DEVELOPMENT */
 /*
  * We're going to invalidate this page. Grab a copy of it for comparison.
  */
 ca_event = CA_EVENT_ALLOCATE(vmtc_telemetry);
 event = ca_event->data;
 diagnose_buffer = vmtc_text_page_diagnose_setup(code_addr, page, event);
 /*
  * Invalidate, i.e. toss, the corrupted page.
  */
 if (!page->vmp_cleaning &&
     !page->vmp_laundry &&
     !page->vmp_fictitious &&
     !page->vmp_precious &&
     !page->vmp_absent &&
     !page->vmp_error &&
     !page->vmp_dirty &&
     !is_page_wired(page)) {
 if (page->vmp_pmapped) {
 int refmod = pmap_disconnect(VM_PAGE_GET_PHYS_PAGE(page));
 if (refmod & VM_MEM_MODIFIED) {
 SET_PAGE_DIRTY(page, FALSE);
 }
 if (refmod & VM_MEM_REFERENCED) {
 page->vmp_reference = TRUE;
 }
 }
 /* If the page seems intentionally modified, don't trash it. */
 if (!page->vmp_dirty) {
 VM_PAGE_FREE(page);
 } else {
 event->vmtc_not_eligible = true;
 }
 } else {
 event->vmtc_not_eligible = true;
 }
 vm_object_unlock(object);
 object = VM_OBJECT_NULL;
 /*
  * Now try to diagnose the type of failure by faulting
  * in a new copy and diff'ing it with what we saved.
  */
 if (diagnose_buffer != NULL) {
 vmtc_text_page_diagnose(code_addr, diagnose_buffer, event);
 }
#if DEBUG || DEVELOPMENT
 if (corruption_test_va != 0) {
 corruption_test_va = 0;
 event->vmtc_testing = true;
 }
#endif/* DEBUG || DEVELOPMENT */
          kernel_triage_record(thread_tid(current_thread()),
     KDBG_TRIAGE_EVENTID(KDBG_TRIAGE_SUBSYS_VM, KDBG_TRIAGE_RESERVED, KDBG_TRIAGE_VM_TEXT_CORRUPTION),
     0 /* arg */);
 CA_EVENT_SEND(ca_event);
 printf("Text page corruption detected for pid %d\n", proc_selfpid());
 ++vmtc_total;
 return KERN_FAILURE;
 }
done:
 if (object != NULL) {
 vm_object_unlock(object);
 }
 return KERN_SUCCESS;
}

  在[1]处获取addr对应的object和page信息，在[2]处调用vm_page_map_and_validate_cs来对这个page进行签名验证，在[3]处如果检测到签名失败，还要进行详细的信息获取，比如要对比这个page是哪一块内存出现了问题。

3.2 AMFI处理流程

    Amfi(Apple Mobile File Integrity)是一个内核扩展， IOS的代码验签的过程都集中在这个模块中，本文以ios14为例来剖析ios的代码验签过程。

3.2.1 vnode_check_signature

    MAC系统通过以下代码进入到amfi流程中：

int
mac_vnode_check_signature(struct vnode *vp, struct cs_blob *cs_blob,
struct image_params *imgp,
unsigned int *cs_flags, unsigned int *signer_type,
int flags, unsigned int platform) {
 MAC_CHECK(vnode_check_signature, vp, vp->v_label, cpu_type, cs_blob,
     cs_flags, signer_type, flags, platform, &fatal_failure_desc, &fatal_failure_desc_len);
}

__ZL22_vnode_check_signatureP5vnodeP5labeliP7cs_blobPjS5_ijPPcPm
MOV W0, #1048 ; size
BL _IOMalloc_external
CBZ X0, loc_FFFFFFF008308F44
MOV X22, X0 ; unkown_struct;
LDP X25, X26, [X29,#arg_0]
ADD X0, X0, #8 ; __dst
MOV X27, X22
MOVK X27, #0x6712,LSL#48
ADRL X8, off_FFFFFFF0077AE4F0
PACDA X8, X27
STR X8, [X22] ; *(unkown_struct + 0) = pacda()
ADRL X1, l_.str.82 ; __src
MOV W2, #1024 ; __n
BL _memmove ; memmove(unkown_struct + 8， src, 1024);
STRB WZR, [X22,#1032] ; *(unkown_struct + 1032) = 0
ADRL X8, off_FFFFFFF0077AE4C0
PACDA X8, X27
STR X8, [X22]
STR X24, [X22,#1040] ; *(unkown_struct + 1040) = vnode
MOV X0, X22
MOV X1, X23
MOV X2, X21
MOV X3, X20
MOV X4, X19
MOV W5, #0
MOV X6, X25
MOV X7, X26 ; (unkown_struct, csblob, cs_flags, signer_type, flags, 0, *addr1, *addr2)
BL__ZN20StaticPlatformPolicyILb1ELb1ELb0ELb0ELb0ELb0ELb1ELb1ELb0ELb1ELb0ELb0ELb0ELb0ELb1ELb1ELj2ELb1ELb0EE15check_signatureEP8LazyPathiP7cs_blobPjS5_ibbPPcPm

    进一步调用check_signature函数，从上面的代码中，我们可以推测它的参数结构为：

check_signature(unkown_struct, csblob, cs_flags, signer_type, flags, 0, *addr1, *addr2)。

3.2.2 check_signature

3.2.2.1 cd hash在trustcache里

// (unkown_struct, csblob, cs_flags, signer_type, flags, 0, *addr1, *addr2)
__int64 __fastcall StaticPlatformPolicy<true,true,false,false,false,false,true,true,false,true,false,false,false,false,true,true,2u,true,false>::check_signature(
LazyPath *a1,
__int64 a2,
unsigned int *a3,
_DWORD *a4,
unsigned int a5,
__int64 a6,
char **a7,
unsigned __int64 *a8)
{
 if ( (StaticPlatformPolicy<true,true,false,false,false,false,true,true,false,true,false,false,false,false,true,true,2u,true,false>::loadEntitlementsFromSignature(
&inColl,
a2,
&v114) & 1) == 0 )
 {
v30 = fatal_error_fmt(
a1,
a7,
a8,
"The signature could not be validated because AMFI could not load its entitlements for validation: %s",
v114);
v31 = 0LL;
v32 = 1LL;
v16 = inColl;
if ( !inColl )
goto LABEL_20;
goto LABEL_19;
 }

    loadEntitlementsFromSignature函数的作用是从struct cs_blob中获取进程的entitlements，它的大小在8byte到128m之间。如果cs_blob存储的cd hash在static trustcache或loaded trustcache中，那么会在entitlements中加入一个新节点platform-application，如果cs_blob存取的identifier为空，则在entitlements中删除节点com.apple.private.signing-identifier，否则设置为cs_blob对应的identifier。

...
if ( v23 && (v24 = (const char *)((__int64 (*)(void))v23->__vftable[1].isEqualTo)()) != 0LL )
{
v25 = (OSDictionary *)v24;
*a3 |= 0x200u;                     // cs_flags |= CS_KILL
if ( !strcmp(v24, "get-task-allow") )
{
 LOBYTE(v126[0]) = 0;
 if ( !(unsigned int)AppleMobileFileIntegrity::AMFIEntitlementGetBool(
(AppleMobileFileIntegrity *)v16,
 v25,
 (const char *)v126,
 v26)
 && LOBYTE(v126[0]) != 0 )
 {
 *a3 |= 4u;                      // CS_GET_TASK_ALLOW
 }
}
}
...

    获取entitlements后，首先将第三个参数cs_flags加上CS_KILL标志。如果entitlements包含get-task-allow节点，则再把CS_GET_TASK_ALLOW标志加入到cs_flags中。

 cdhash = (const unsigned __int8 *)csblob_get_cdhash(v13);
 if ( !cdhash )
 {
 v30 = fatal_error_fmt(a1, a7, a8, "Internal Error: No cdhash found.");
 goto LABEL_37;
 }

    接着获取进程的cd hash，如果不存在直接返回。

if ( (AMFIIsCodeDirectoryInTrustCache(cdhash) & 1) == 0 && !(unsigned int)codeDirectoryHashIsInLoadedTrustCache(v37) )
 {
}

    如果cd hash在static trustcache或loaded trustcache里。

 v39 = postValidation(a1, v13, v38, "in-kernel", a7, a8);
 v30 = IsCDHashBlacklisted(v37);
 if ( (_DWORD)v30 )
 {
v30 = fatal_error_fmt(a1, a7, a8, "Bad things happened.");
LABEL_37:
v31 = 0LL;
goto LABEL_82;
 }

    postValidation函数判断cs_flags是否包含CS_PLATFORM_BINARY，如果是返回1。否则继续判断hash type是否为sha256，如果是返回1，其余返回0。

    Ios还为cd hash设置了一个黑名单，IsCDHashBlacklisted函数判断一个cd hash是否在黑名单中。

*a3 |= 0x20000000u;// CS_SIGNED

    最后将CS_SIGNED标志放入到cs_flags中，函数返回。

    我们看到如果一个cd hash在static trustcache或者在loaded trustcache里，则直接完成此次判断，接下来继续分析不在trustcache里的情况。

3.2.2.2 cd hash不在trustcache里

if ( _codeDirectoryHashInCompilationServiceHash(v37) && (unsigned int)noEntitlementsPresent(v13) )
 {
LOBYTE(v126[0]) = 0;
v41 = current_proc();
AppleMobileFileIntegrity::AMFIEntitlementGetBool(
v41,
(proc *)"com.apple.private.amfi.can-execute-cdhash",
(const char *)v126,
v42);
if ( LOBYTE(v126[0]) )
{
v30 = postValidation(a1, v13, *a3, "can-execute-cdhash", a7, a8);
v40 = v30 ^ 1;                         // 非(platform binary并且hash type为sha256)
}
else
{
IOLog("AMFI: can-execute-cdhash code in non-entitled context.\n");
v40 = 1;
}
v31 = 0LL;
goto LABEL_81;
}

    首先判断这个cd hash如果在compilationServiceHash里，并且进程所含的entitlements不为空，如果进程的entitlements包含com.apple.private.amfi.can-execute-cdhash，并且这个进程并非platform binary，则完成此次判断直接返回。compilationServiceHash由用户态进程调用AMFI loadCompilationServiceCodeDirectoryHash接口进行设置，请参考3.3节。

addr = (unsigned int *)csblob_get_addr(v112);
 size = csblob_get_size(v112);
 blob_bytes = csblob_find_blob_bytes(addr, size, 0, 0xFADE0C02);// CSMAGIC_CODEDIRECTORY
 if ( !blob_bytes )
 {
 printf("AMFI: '%s' has no cd?\n", v48);
 v123[1] = 0LL;
LABEL_63:
 printf("AMFI: '%s': Unrecoverable CT signature issue, bailing out.\n");
 goto LABEL_79;
 }

    接着搜索cs_blob结构是否包含CSMAGIC_CODEDIRECTORY，如果不存在则直接返回。

 v52 = (__int64)blob_bytes;
 v108 = a1;
 v53 = bswap32(blob_bytes[1]);               // CS_GenericBlob.length
 if ( v53 <= 7 )
 {
 printf("AMFI: '%s' has short cd (%u)?\n");
LABEL_62:
 v123[1] = 0LL;
 goto LABEL_63;
 }

    CODEDIRECTORY结构不能小于7。

v54 = (unsigned int *)csblob_get_addr(v112);
v55 = csblob_get_size(v112);
v56 = csblob_find_blob_bytes(v54, v55, 0x10000, 0xFADE0B01);// CSMAGIC_BLOBWRAPPER  CMS Signature
if ( !v56 )
 {
printf("AMFI: '%s' has no CMS blob?\n");
goto LABEL_62;
}

    继续搜索cs_blob是否包含CSMAGIC_BLOBWRAPPER，它会携带证书信息。

 if ( v58 <= 7 )                             // CS_GenericBlob.length
 {
 printf("AMFI: '%s' has short cms (%u), bailing out.\n");
 goto LABEL_62;
 }

    Cms结构不能小于7。

 if ( v57 == 0x8000000 )                     // CS_GenericBlob.length == 0
 {
 if ( (unsigned int)CTEvaluateAMFICodeSignatureCMS(
 v59,
 v100,
 v52,
 v53,
 v60,
 0LL,
 0LL,
 (__int64 *)&v123[1],
 &v117,
 &v116,
 v123,
 (__int64)&v122) )
 {
 v123[1] = 0LL;
 printf("AMFI: '%s' does not pass CT evaluation, result: %#x\n");
 goto LABEL_63;
 }
}

    CTEvaluateAMFICodeSignatureCMS函数验证cms携带的证书是否由苹果公司签发。

if ( (_DWORD)v116 )
 {
hashtype = csblob_get_hashtype(v112);
v70 = (const unsigned __int8 *)v123[0];
if ( (_DWORD)v116 == 1 )
{
v71 = 1;
v61 = v108;
}
else
{
v61 = v108;
if ( (_DWORD)v116 != 4 )
{
printf("AMFI: '%s' has unknown CT digest type %#x\n");
goto LABEL_149;
}
v71 = 2;
}
if ( v71 == hashtype )
{
if ( v122 > 19 )
{
if ( !memcmp(v46, v123[0], 0x14uLL) )
goto LABEL_70;
*(_QWORD *)&v94 = 0xAAAAAAAAAAAAAAAALL;
*((_QWORD *)&v94 + 1) = 0xAAAAAAAAAAAAAAAALL;
*(_OWORD *)&v125[25] = v94;
*(_OWORD *)v125 = v94;
*(_OWORD *)&v125[16] = v94;
*(_OWORD *)&v127[9] = v94;
*(_OWORD *)v126 = v94;
*(_OWORD *)v127 = v94;
cdhash_to_string(v125, v46);
cdhash_to_string((char *)v126, v70);
printf("AMFI: '%s': cdhash mismatch: actual '%s' != expected '%s'\n");
}
else
{
printf("AMFI: '%s' has unexpected digest data len %zu (type %#x)\n");
}
}
else
{
printf("AMFI: '%s' has unexpected digest type, actual %#x != expected %#x\n");
}
LABEL_149:
printf("AMFI: '%s': V2 hash agility validation failed, bailing out.\n");
goto LABEL_63;
 }

    如果v116不为空，还要判断CTEvaluateAMFICodeSignatureCMS返回的cd hash值是否与当前csblob的cd hash值是否相同，不相同则验证失败返回。

LABEL_70:
if ( ((unsigned __int64)v123[1] & 0x1FF80) == 0 )
{
printf("AMFI: '%s': unsuitable CT policy %#llx for this platform/device, rejecting signature.\n");
goto LABEL_79;
}

    v123[1]是CTEvaluateAMFICodeSignatureCMS返回的某个标志值。

if ( ((__int64)v123[1] & 0x5100) != 0 && allow3rdParty && !IsCDHashBlacklisted(v46))
{
IOLog("App Store Fast Path -> %s\n", v48);
v64 = *a3 | 0x4000;                    // CS_ENTITLEMENTS_VALIDATED
*a3 = v64;
v15 = v107;
v65 = v103;
v63 = v105;
goto LABEL_123;
}
*a3 |= 0x20000000u; // CS_SIGNED

  0x5100代表app由应用市场签发，对cs_flags标志设置 CS_ENTITLEMENTS_VALIDATED|CS_SIGNED，然后直接返回。

   可以看到ios对app应用也可以使能CDHashBlacklisted，这样可以将某个app的cd hash加入黑名单，就可以防止它运行。

if ( !allow3rdParty)
{
printf("AMFI: '%s' does not pass kernel-side policy for this model, bailing out.\n", v48);
v62 = 0;
v66 = 0;
v63 = v105;
LABEL_120:
if ( !(v66 | v62) )
{
if ( v102 && !v113 )
{
printf("AMFI: code signature validation failed.\n");
printf("AMFI: bailing out because of restricted entitlements.\n");
v30 = fatal_error_fmt(
 v61,
 v105,
 v103,
 "Code has restricted entitlements, but the validation of its code signature failed.\n"
 "Unsatisfied Entitlements: %s",
 v31);
goto LABEL_80;
}
LABEL_79:
v30 = printf("AMFI: code signature validation failed.\n");
LABEL_80:
v40 = 1;
v15 = v107;
goto LABEL_81;
}
if ( !v66 )
{
v30 = printf("AMFI: code signature validation failed.\n");
v15 = v107;
if ( v62 )
{
IOLog("AMFI: detected an anomaly during entitlement parsing.\n");
v30 = fatal_error_fmt(v61, v63, v103, "anomaly detecting during entitlement parsing\n");
}
v40 = 1;
goto LABEL_81;
}
v64 = *a3;
v15 = v107;
v65 = v103;
LABEL_123:
v30 = postValidation(v61, v112, v64, "dynamic", v63, v65);
v40 = v30 ^ 1;
goto LABEL_81;
}

    如果内核配置为不允许加载三方应用，则打印一些出错信息，直接返回。

if ( (csblob_get_flags(v112) & 2) == 0 )  // CS_ADHOC
{
printf("AMFI: '%s' has zero length cms, but is not adhoc?\n");
goto LABEL_63;
}
printf("AMFI: '%s' is adhoc signed.\n", v48);
v61 = v108;

    如果允许三方应用，则判断cs_flags是否为CS_ADHOC，不是的话则直接返回。

   接下来要与用户态进程amfid交互，来判断CS_ADHOC进程是否合法。

if ( (unsigned int)getDaemonPort(v123) )
{
IOLog("StaticPlatformPolicy<%d>: no registered daemon port\n", 2LL);
v62 = 0;
v63 = v105;
LABEL_116:
v86 = 0;
LABEL_117:
if ( v62 )
v66 = 0;
else
v66 = v86;
goto LABEL_120;
}

    获取afmid进程的port，mach微内核通过port进行进程间通讯。

v91 = verify_code_directory(
 (__int64)v89,
 (__int64)v61 + 8,
 base_offset,
 v110,
 v88,
 v113 != 0,
 2LL,
 v116,
 v117,
 (_DWORD *)&v118 + 1,
 &v120,
 &v119,
 v109,
 (_DWORD *)&v121 + 1,
 &v121,
 &v118,
 v31,
 (__int64)&v123[1],
 v126);

  调用verify_code_directory让用户态amfid去做校验。

 if ( v92 == -308 )
 {
IOLog("StaticPlatformPolicy<%d>: verify_code_directory server is dead\n");
 }
 else if ( v92 )
 {
IOLog("StaticPlatformPolicy<%d>: verify_code_directory returned 0x%x\n");
 }

    当用户态amfid进程返回出错码，则直接返回。

*(_OWORD *)v125 = *(_OWORD *)v126;
 *(_OWORD *)&v125[16] = *(_OWORD *)v127;
 if ( (unsigned int)tokenIsTrusted((audit_token_t *)v125) )
 {
 v62 = v118 != 0;
 if ( v120 == 1 )
 {
 if ( !memcmp(v68, &v123[1], 20uLL) )
 {
 if ( HIDWORD(v121) )
 panic("\"amfid is broken. (%s) (%d) (%d) (%d)\"", (const char *)v61 + 8, v88, v120, HIDWORD(v121));
 if ( (_DWORD)v121 )
 *a3 |= 0x40000000u;             // CS_DEV_CODE
 if ( v119 )
 *a3 &= ~0x800u;                 // CS_RESTRICT
 v87 = BYTE4(v118);
 if ( HIDWORD(v118) )
 {
 v87 = 0;
 *a3 |= 0x4200u;                 // CS_KILL|CS_ENTITLEMENTS_VALIDATED
 }
 v86 = 1;
LABEL_115:
 v63 = v105;
 if ( (v87 & 1) == 0 )
 goto LABEL_117;
 goto LABEL_116;
 }
 IOLog("%s: Possible race detected. Rejecting.\n", (const char *)v61 + 8);
IOLog("StaticPlatformPolicy<%d>: Unable to match identity\n", 2LL);

    当用户态afmid返回成功时，会先调用tokenIsTrusted传递当前进程的audit_token，它根据audit_token找到当前进程的cd hash是否在static trustcache中，以此证明当前内核确实是与amfid进程通讯，同时amfid会返回给内核一个cd hash值，如果与当前进程的cd hash值相同，则验证通过。根据不同的返回值设置相应的cs_flags，然后返回。

3.2.3 额外的几个服务函数

AppleMobileFileIntegrityUserClient::externalMethod(unsigned int, IOExternalMethodArguments *, IOExternalMethodDispatch *, OSObject *, void *)::methods
DCQ __ZN34AppleMobileFileIntegrityUserClient14loadTrustCacheEP8OSObjectPvP25IOExternalMethodArguments
DCQ __ZN34AppleMobileFileIntegrityUserClient19flushAllValidationsEP8OSObjectPvP25IOExternalMethodArguments
DCQ __ZN34AppleMobileFileIntegrityUserClient39loadCompilationServiceCodeDirectoryHashEP8OSObjectPvP25IOExternalMethodArguments
DCQ __ZN34AppleMobileFileIntegrityUserClient20isCdhashInTrustCacheEP8OSObjectPvP25IOExternalMethodArguments
DCQ __ZN34AppleMobileFileIntegrityUserClient14loadTrustCacheEP8OSObjectPvP25IOExternalMethodArguments
DCQ __ZN34AppleMobileFileIntegrityUserClient17validateSignatureEP8OSObjectPvP25IOExternalMethodArguments
DCQ __ZN34AppleMobileFileIntegrityUserClient11setDenylistEP8OSObjectPvP25IOExternalMethodArguments

3.2.3.1 loadTrustCache

_int64 __fastcall AppleMobileFileIntegrityUserClient::loadTrustCache(
AppleMobileFileIntegrityUserClient *this,
OSObject *a2,
void *a3,
IOExternalMethodArguments *a4)
{
 v6 = proc_selfpid();
IOLog(
"%s: PID %d is requesting a trust cache load\n",
"static IOReturn AppleMobileFileIntegrityUserClient::loadTrustCache(OSObject *, void *, IOExternalMethodArguments *)",
v6);

    每次加载都产生一次日志。

Bool = AppleMobileFileIntegrity::AMFIEntitlementGetBool(
v9,
(proc *)"com.apple.private.amfi.can-load-trust-cache",
&v30,
v10);
proc_rele(v11);
 if ( Bool )
 {
proc_selfpid();
IOLog("%s: failure getting load trust cache entitlement for process %d\n");
return 3758097089LL;
 }
 if ( !v30 )
 {
proc_selfpid();
IOLog("%s: process %d not allowed to load trust cache\n");
return 3758097089LL;
 }

    判断当前进程是否由com.apple.private.amfi.can-load-trust-cache这个entitlement。

v17 = *((unsigned int *)a3 + 1);
 if ( (_DWORD)v17 == 7 )
 {

    V17代表trustcache类型，为7表示携带manifest信息。

v19 = AppleMobileFileIntegrityUserClient::copyTrustCacheAndManifestFromInputArgument(
(AppleMobileFileIntegrityUserClient *)a3,
(IOExternalMethodArguments *)&v28,
(void **)&v29,
(unsigned __int64 *)&v26,
(void **)&v27,
&v24,
&v25,
v14);
v15 = v19;
 TrustCacheWithExternalManifest = AppleMobileFileIntegrity::loadTrustCacheWithExternalManifest(
 v8,
 v26,
 v27,
 (void *)v24,
(unsigned __int64)v25);

    copyTrustCacheAndManifestFromInputArgument函数做格式检查，最后调用loadTrustCacheWithExternalManifest函数装载trustcache。

    如果v17不为7，代表trustcache不携带manifest信息，调用loadTrustCache函数进行装载。

    loadTrustCacheWithExternalManifest和loadTrustCache最终会调用loadTrustCacheWithExternalManifest函数，它又进一步调用pmap_load_image4_trust_cache，这个函数是ppl提供的服务函数。

它的功能是将一个imag4类型的trustcache保存到ppl中。

第一个参数指向struct image4_trust_cache结构体，第二个参数为它的大小，第三个参数为image4 manifest buffer，结构不详，第四个参数为manifest buffer大小。

__PPLTEXT:__text:FFFFFFF0097FE078 BL              _pmap_reserve_ppl_page
__PPLTEXT:__text:FFFFFFF0097FE07C CMP             W0, #6
__PPLTEXT:__text:FFFFFFF0097FE080 B.NE            loc_FFFFFFF0097FE08C
首先调用_pmap_reserve_ppl_page从ppl中获取一个page，然后挂接到_pmap_reserved_page_list中。
__PPLTEXT:__text:FFFFFFF0097FE08C loc_FFFFFFF0097FE08C ; CODE XREF: _pmap_load_image4_trust_cache_internal+48↑j
__PPLTEXT:__text:FFFFFFF0097FE08C MOV             W8, #0x10000000
__PPLTEXT:__text:FFFFFFF0097FE090 CMP             X21, X8
__PPLTEXT:__text:FFFFFFF0097FE094 B.LS            loc_FFFFFFF0097FE0A0 ; x1 < 0x10000000
__PPLTEXT:__text:FFFFFFF0097FE098 MOV             W25, #0xFFFFFFFA
__PPLTEXT:__text:FFFFFFF0097FE09C B               loc_FFFFFFF0097FE30C
__PPLTEXT:__text:FFFFFFF0097FE0A0 ; ---------------------------------------------------------------------------
__PPLTEXT:__text:FFFFFFF0097FE0A0
__PPLTEXT:__text:FFFFFFF0097FE0A0 loc_FFFFFFF0097FE0A0 ; CODE XREF: _pmap_load_image4_trust_cache_internal+5C↑j
__PPLTEXT:__text:FFFFFFF0097FE0A0 MOV             W8, #0x10000000
__PPLTEXT:__text:FFFFFFF0097FE0A4 CMP             X19, X8
__PPLTEXT:__text:FFFFFFF0097FE0A8 B.LS            loc_FFFFFFF0097FE0B4 ; x3 < 0x10000000
__PPLTEXT:__text:FFFFFFF0097FE0AC MOV             W25, #0xFFFFFFF8
__PPLTEXT:__text:FFFFFFF0097FE0B0 B               loc_FFFFFFF0097FE30C
__PPLTEXT:__text:FFFFFFF0097FE0B4 ; -----------------------------------------------------
__PPLTEXT:__text:FFFFFFF0097FE0B4 loc_FFFFFFF0097FE0B4 ; CODE XREF: _pmap_load_image4_trust_cache_internal+70↑j
__PPLTEXT:__text:FFFFFFF0097FE0B4 CMN             X22, X21
__PPLTEXT:__text:FFFFFFF0097FE0B8 B.CS            loc_FFFFFFF0097FE514 ; x0 + x1 < x0
__PPLTEXT:__text:FFFFFFF0097FE0BC CMN             X20, X19
__PPLTEXT:__text:FFFFFFF0097FE0C0 B.CS            loc_FFFFFFF0097FE524 ; x3 + x4 < x3
__PPLTEXT:__text:FFFFFFF0097FE0C4 TST             X22, #0x3FFF
__PPLTEXT:__text:FFFFFFF0097FE0C8 B.NE            loc_FFFFFFF0097FE534 ; x0 & 0x3fff
__PPLTEXT:__text:FFFFFFF0097FE0CC TST             X21, #0x3FFF ; x1 & 0x3fff
__PPLTEXT:__text:FFFFFFF0097FE0D0 B.NE            loc_FFFFFFF0097FE544
__PPLTEXT:__text:FFFFFFF0097FE0D4 TST             X20, #0x3FFF
__PPLTEXT:__text:FFFFFFF0097FE0D8 B.NE            loc_FFFFFFF0097FE554 ; x2 & 0x3fff
__PPLTEXT:__text:FFFFFFF0097FE0DC TST             X19, #0x3FFF
__PPLTEXT:__text:FFFFFFF0097FE0E0 B.NE            loc_FFFFFFF0097FE564 ; x3 & 0x3fff
__PPLTEXT:__text:FFFFFFF0097FE0E4 CMP             X21, #0x57 ; 'W'
__PPLTEXT:__text:FFFFFFF0097FE0E8 B.LS            loc_FFFFFFF0097FE574 ; x1 < 0x57

    一个image4_trust_cache和其manifest buffer地址必须以0x4000对齐，并且大小不能超过0x10000000， image4_trust_cache不能小于0x57。

__PPLTEXT:__text:FFFFFFF0097FE0EC MOV             X0, X22
__PPLTEXT:__text:FFFFFFF0097FE0F0 MOV             X1, X21
__PPLTEXT:__text:FFFFFFF0097FE0F4 BL              _pmap_ppl_lockdown_pages
__PPLTEXT:__text:FFFFFFF0097FE0F8 CBZ             X19, loc_FFFFFFF0097FE108
__PPLTEXT:__text:FFFFFFF0097FE0FC MOV             X0, X20
__PPLTEXT:__text:FFFFFFF0097FE100 MOV             X1, X19
__PPLTEXT:__text:FFFFFFF0097FE104 BL              _pmap_ppl_lockdown_pages

 调用_pmap_ppl_lockdown_pages在ppl中分别锁定image4_trust_cache和manifest buffer物理页。

__PPLTEXT:__text:FFFFFFF0097FE128 BL              _pmap_get_current_csidentity

    获取调用进程的csidentity。

__PPLTEXT:__text:FFFFFFF0097FE130 ADRL            X8, aComAppleMobile ; "com.apple.mobile.softwareupdated"
__PPLTEXT:__text:FFFFFFF0097FE138 MOV             X9, X0
__PPLTEXT:__text:FFFFFFF0097FE13C
__PPLTEXT:__text:FFFFFFF0097FE13C loc_FFFFFFF0097FE13C ; CODE XREF: _pmap_load_image4_trust_cache_internal+11C↓j
__PPLTEXT:__text:FFFFFFF0097FE13C LDRB            W10, [X9]
__PPLTEXT:__text:FFFFFFF0097FE140 LDRB            W11, [X8] ; "com.apple.mobile.softwareupdated"
__PPLTEXT:__text:FFFFFFF0097FE144 CMP             W10, W11
__PPLTEXT:__text:FFFFFFF0097FE148 B.NE            loc_FFFFFFF0097FE16C
__PPLTEXT:__text:FFFFFFF0097FE14C ADD             X8, X8, #1
__PPLTEXT:__text:FFFFFFF0097FE150 ADD             X9, X9, #1
__PPLTEXT:__text:FFFFFFF0097FE154 CBNZ            W10, loc_FFFFFFF0097FE13C
__PPLTEXT:__text:FFFFFFF0097FE158

 通过上述代码判断进程的csidentity是否为com.apple.mobile.softwareupdated、com.apple.load_trust_cache、com.apple.security.cryptexd、com.apple.MobileStorageMounter、

com.apple.security.cryptexctl。如果进程csidentity不是这些中的一个，则直接返回。

__PPLTEXT:__text:FFFFFFF0097FE22C loc_FFFFFFF0097FE22C ; CODE XREF: _pmap_load_image4_trust_cache_internal+128↑j
__PPLTEXT:__text:FFFFFFF0097FE22C ; _pmap_load_image4_trust_cache_internal+164↑j ...
__PPLTEXT:__text:FFFFFFF0097FE22C ADD             X27, X22, #0x58 ; 'X'
__PPLTEXT:__text:FFFFFFF0097FE230 LDR             X1, [X22,#0x50]
__PPLTEXT:__text:FFFFFFF0097FE234 ADD             X6, SP, #0x70+var_58 ; uuid
__PPLTEXT:__text:FFFFFFF0097FE238 ADD             X7, SP, #0x70+var_60
__PPLTEXT:__text:FFFFFFF0097FE23C MOV             X0, X27
__PPLTEXT:__text:FFFFFFF0097FE240 MOV             X2, X20
__PPLTEXT:__text:FFFFFFF0097FE244 MOV             X3, X24
__PPLTEXT:__text:FFFFFFF0097FE248 MOV             W4, #0x6C747273
__PPLTEXT:__text:FFFFFFF0097FE250 MOV             X5, X26
__PPLTEXT:__text:FFFFFFF0097FE254 BL              _pmap_validate_image4
__PPLTEXT:__text:FFFFFFF0097FE258 CBZ             W0, loc_FFFFFFF0097FE2A4
__PPLTEXT:__text:FFFFFFF0097FE25C MOV             X25, X0
__PPLTEXT:__text:FFFFFFF0097FE260 CBZ             W28, loc_FFFFFFF0097FE2EC
__PPLTEXT:__text:FFFFFFF0097FE264 CMP             W26, #1
__PPLTEXT:__text:FFFFFFF0097FE268 B.NE            loc_FFFFFFF0097FE2EC
__PPLTEXT:__text:FFFFFFF0097FE26C CMP             W25, W28
__PPLTEXT:__text:FFFFFFF0097FE270 B.NE            loc_FFFFFFF0097FE2EC
__PPLTEXT:__text:FFFFFFF0097FE274 LDR             X1, [X22,#0x50]
__PPLTEXT:__text:FFFFFFF0097FE278 ADD             X6, SP, #0x70+var_58
__PPLTEXT:__text:FFFFFFF0097FE27C ADD             X7, SP, #0x70+var_60
__PPLTEXT:__text:FFFFFFF0097FE280 MOV             X0, X27
__PPLTEXT:__text:FFFFFFF0097FE284 MOV             X2, X20
__PPLTEXT:__text:FFFFFFF0097FE288 MOV             X3, X24
__PPLTEXT:__text:FFFFFFF0097FE28C MOV             W4, #0x6C747273
__PPLTEXT:__text:FFFFFFF0097FE294 MOV             W5, #4
__PPLTEXT:__text:FFFFFFF0097FE298 BL              _pmap_validate_image4
__PPLTEXT:__text:FFFFFFF0097FE29C MOV             X25, X0
__PPLTEXT:__text:FFFFFFF0097FE2A0 CBNZ            W0, loc_FFFFFFF0097FE2EC

    调用_pmap_validate_image4验证image4_trust_cache和其manifest buffer结构合法性，var_58保存的是image4的uuid。

__PPLTEXT:__text:FFFFFFF0097FE330 loc_FFFFFFF0097FE330 ; CODE XREF: _pmap_load_image4_trust_cache_internal+2A4↑j
__PPLTEXT:__text:FFFFFFF0097FE330 ADR             X24, _pmap_loaded_trust_caches_lock
__PPLTEXT:__text:FFFFFFF0097FE334 NOP
__PPLTEXT:__text:FFFFFFF0097FE338 MOV             X0, X24
__PPLTEXT:__text:FFFFFFF0097FE33C BL              _hw_lock_lock_nopreempt
__PPLTEXT:__text:FFFFFFF0097FE340 ADRP            X27, #_pmap_image4_trust_caches@PAGE
__PPLTEXT:__text:FFFFFFF0097FE344 LDR             X8, [X27,#_pmap_image4_trust_caches@PAGEOFF]
__PPLTEXT:__text:FFFFFFF0097FE348 CBZ             X8, loc_FFFFFFF0097FE478
__PPLTEXT:__text:FFFFFFF0097FE34C LDR             X9, [SP,#0x70+var_58]
__PPLTEXT:__text:FFFFFFF0097FE350 B               loc_FFFFFFF0097FE35C ; struct trust_cache_entry1 {

    pmap_image4_trust_caches数组保存的是ppl中所有的image4结构体内容，xnu源码在某个版本中泄露过struct image4_trust_cache的结构体。

osfmk/kern/trustcache.h
struct trust_cache_entry1 {
uint8_t cdhash[CS_CDHASH_LEN];
uint8_t hash_type;
uint8_t flags;
} __attribute__((__packed__));
struct trust_cache_module1 {
uint32_t version;
uuid_t uuid;
uint32_t num_entries;
struct trust_cache_entry1 entries[];
} __attribute__((__packed__));
osfmk/vm/pmap.h
#define PMAP_IMAGE4_TRUST_CACHE_HAS_TYPE 1
struct pmap_image4_trust_cache {
 // Filled by pmap layer.
 struct pmap_image4_trust_cache const *next;            // linked list linkage
 struct trust_cache_module1 const *module;                       // pointer into module (within data below)
 // Filled by caller.
 // data is either an image4,
 // or just the trust cache payload itself if the image4 manifest is external.
 pmap_tc_type_t type;
 size_t bnch_len;
 uint8_t const bnch[48];
 size_t data_len;
 uint8_t const data[];
};

__PPLTEXT:__text:FFFFFFF0097FE354 loc_FFFFFFF0097FE354 ; CODE XREF: _pmap_load_image4_trust_cache_internal+334↓j
__PPLTEXT:__text:FFFFFFF0097FE354 ; _pmap_load_image4_trust_cache_internal+344↓j ...
__PPLTEXT:__text:FFFFFFF0097FE354 LDR             X8, [X8] ; cache_entry = cache_entry->next
__PPLTEXT:__text:FFFFFFF0097FE358 CBZ             X8, loc_FFFFFFF0097FE478
__PPLTEXT:__text:FFFFFFF0097FE35C
__PPLTEXT:__text:FFFFFFF0097FE35C loc_FFFFFFF0097FE35C ; CODE XREF: _pmap_load_image4_trust_cache_internal+318↑j
__PPLTEXT:__text:FFFFFFF0097FE35C LDR             X10, [X8,#8] ; module = cache_entry->module
__PPLTEXT:__text:FFFFFFF0097FE360 LDRB            W11, [X9,#4]
__PPLTEXT:__text:FFFFFFF0097FE364 LDRB            W12, [X10,#4] ; module->uuid[0]
__PPLTEXT:__text:FFFFFFF0097FE368 CMP             W11, W12
__PPLTEXT:__text:FFFFFFF0097FE36C B.NE            loc_FFFFFFF0097FE354 ; cache_entry = cache_entry->next
__PPLTEXT:__text:FFFFFFF0097FE370 LDRB            W11, [X9,#5]
__PPLTEXT:__text:FFFFFFF0097FE374 LDRB            W12, [X10,#5] ; module->uuid[1]
__PPLTEXT:__text:FFFFFFF0097FE378 CMP             W11, W12
__PPLTEXT:__text:FFFFFFF0097FE37C B.NE            loc_FFFFFFF0097FE354 ; cache_entry = cache_entry->next
__PPLTEXT:__text:FFFFFFF0097FE380 LDRB            W11, [X9,#6]
__PPLTEXT:__text:FFFFFFF0097FE384 LDRB            W12, [X10,#6] ; module->uuid[2]
__PPLTEXT:__text:FFFFFFF0097FE388 CMP             W11, W12
__PPLTEXT:__text:FFFFFFF0097FE38C B.NE            loc_FFFFFFF0097FE354 ; cache_entry = cache_entry->next
__PPLTEXT:__text:FFFFFFF0097FE390 LDRB            W11, [X9,#7]
__PPLTEXT:__text:FFFFFFF0097FE394 LDRB            W12, [X10,#7] ; module->uuid[3]
__PPLTEXT:__text:FFFFFFF0097FE398 CMP             W11, W12
__PPLTEXT:__text:FFFFFFF0097FE39C B.NE            loc_FFFFFFF0097FE354 ; cache_entry = cache_entry->next
__PPLTEXT:__text:FFFFFFF0097FE3A0 LDRB            W11, [X9,#8]
__PPLTEXT:__text:FFFFFFF0097FE3A4 LDRB            W12, [X10,#8] ; module->uuid[4]
__PPLTEXT:__text:FFFFFFF0097FE3A8 CMP             W11, W12
__PPLTEXT:__text:FFFFFFF0097FE3AC B.NE            loc_FFFFFFF0097FE354 ; cache_entry = cache_entry->next
__PPLTEXT:__text:FFFFFFF0097FE3B0 LDRB            W11, [X9,#9]
__PPLTEXT:__text:FFFFFFF0097FE3B4 LDRB            W12, [X10,#9] ; module->uuid[5]
__PPLTEXT:__text:FFFFFFF0097FE3B8 CMP             W11, W12
__PPLTEXT:__text:FFFFFFF0097FE3BC B.NE            loc_FFFFFFF0097FE354 ; cache_entry = cache_entry->next
__PPLTEXT:__text:FFFFFFF0097FE3C0 LDRB            W11, [X9,#0xA]
__PPLTEXT:__text:FFFFFFF0097FE3C4 LDRB            W12, [X10,#0xA] ; module->uuid[6]
__PPLTEXT:__text:FFFFFFF0097FE3C8 CMP             W11, W12
__PPLTEXT:__text:FFFFFFF0097FE3CC B.NE            loc_FFFFFFF0097FE354 ; cache_entry = cache_entry->next
__PPLTEXT:__text:FFFFFFF0097FE3D0 LDRB            W11, [X9,#0xB]
__PPLTEXT:__text:FFFFFFF0097FE3D4 LDRB            W12, [X10,#0xB] ; module->uuid[7]
__PPLTEXT:__text:FFFFFFF0097FE3D8 CMP             W11, W12
__PPLTEXT:__text:FFFFFFF0097FE3DC B.NE            loc_FFFFFFF0097FE354 ; cache_entry = cache_entry->next
__PPLTEXT:__text:FFFFFFF0097FE3E0 LDRB            W11, [X9,#0xC]
__PPLTEXT:__text:FFFFFFF0097FE3E4 LDRB            W12, [X10,#0xC] ; module->uuid[8]
__PPLTEXT:__text:FFFFFFF0097FE3E8 CMP             W11, W12
__PPLTEXT:__text:FFFFFFF0097FE3EC B.NE            loc_FFFFFFF0097FE354 ; cache_entry = cache_entry->next
__PPLTEXT:__text:FFFFFFF0097FE3F0 LDRB            W11, [X9,#0xD]
__PPLTEXT:__text:FFFFFFF0097FE3F4 LDRB            W12, [X10,#0xD] ; module->uuid[9]
__PPLTEXT:__text:FFFFFFF0097FE3F8 CMP             W11, W12
__PPLTEXT:__text:FFFFFFF0097FE3FC B.NE            loc_FFFFFFF0097FE354 ; cache_entry = cache_entry->next
__PPLTEXT:__text:FFFFFFF0097FE400 LDRB            W11, [X9,#0xE]
__PPLTEXT:__text:FFFFFFF0097FE404 LDRB            W12, [X10,#0xE] ; module->uuid[10]
__PPLTEXT:__text:FFFFFFF0097FE408 CMP             W11, W12
__PPLTEXT:__text:FFFFFFF0097FE40C B.NE            loc_FFFFFFF0097FE354 ; cache_entry = cache_entry->next
__PPLTEXT:__text:FFFFFFF0097FE410 LDRB            W11, [X9,#0xF]
__PPLTEXT:__text:FFFFFFF0097FE414 LDRB            W12, [X10,#0xF] ; module->uuid[11]
__PPLTEXT:__text:FFFFFFF0097FE418 CMP             W11, W12
__PPLTEXT:__text:FFFFFFF0097FE41C B.NE            loc_FFFFFFF0097FE354 ; cache_entry = cache_entry->next
__PPLTEXT:__text:FFFFFFF0097FE420 LDRB            W11, [X9,#0x10]
__PPLTEXT:__text:FFFFFFF0097FE424 LDRB            W12, [X10,#0x10] ; module->uuid[12]
__PPLTEXT:__text:FFFFFFF0097FE428 CMP             W11, W12
__PPLTEXT:__text:FFFFFFF0097FE42C B.NE            loc_FFFFFFF0097FE354 ; cache_entry = cache_entry->next
__PPLTEXT:__text:FFFFFFF0097FE430 LDRB            W11, [X9,#0x11]
__PPLTEXT:__text:FFFFFFF0097FE434 LDRB            W12, [X10,#0x11] ; module->uuid[13]
__PPLTEXT:__text:FFFFFFF0097FE438 CMP             W11, W12
__PPLTEXT:__text:FFFFFFF0097FE43C B.NE            loc_FFFFFFF0097FE354 ; cache_entry = cache_entry->next
__PPLTEXT:__text:FFFFFFF0097FE440 LDRB            W11, [X9,#0x12]
__PPLTEXT:__text:FFFFFFF0097FE444 LDRB            W12, [X10,#0x12] ; module->uuid[14]
__PPLTEXT:__text:FFFFFFF0097FE448 CMP             W11, W12
__PPLTEXT:__text:FFFFFFF0097FE44C B.NE            loc_FFFFFFF0097FE354 ; cache_entry = cache_entry->next
__PPLTEXT:__text:FFFFFFF0097FE450 LDRB            W11, [X9,#0x13]
__PPLTEXT:__text:FFFFFFF0097FE454 LDRB            W10, [X10,#0x13] ; module->uuid[15]
__PPLTEXT:__text:FFFFFFF0097FE458 CMP             W11, W10
__PPLTEXT:__text:FFFFFFF0097FE45C B.NE            loc_FFFFFFF0097FE354 ; cache_entry = cache_entry->next

    通过一个循环判断要保存的image4 cache对应的uuid是否已经在pmap_image4_trust_caches数组中。

__PPLTEXT:__text:FFFFFFF0097FE478 loc_FFFFFFF0097FE478 ; CODE XREF: _pmap_load_image4_trust_cache_internal+310↑j
__PPLTEXT:__text:FFFFFFF0097FE478 ; _pmap_load_image4_trust_cache_internal+320↑j
__PPLTEXT:__text:FFFFFFF0097FE478 MOV             X0, X22
__PPLTEXT:__text:FFFFFFF0097FE47C BL              _mmu_kvtop
__PPLTEXT:__text:FFFFFFF0097FE480 CBNZ            X0, loc_FFFFFFF0097FE498
__PPLTEXT:__text:FFFFFFF0097FE484 ADRP            X8, #_kernel_pmap@PAGE
__PPLTEXT:__text:FFFFFFF0097FE488 LDR             X0, [X8,#_kernel_pmap@PAGEOFF]
__PPLTEXT:__text:FFFFFFF0097FE48C MOV             X1, X22
__PPLTEXT:__text:FFFFFFF0097FE490 BL              _pmap_vtophys
__PPLTEXT:__text:FFFFFFF0097FE494 LSL             X0, X0, #0xE
__PPLTEXT:__text:FFFFFFF0097FE498
__PPLTEXT:__text:FFFFFFF0097FE498 loc_FFFFFFF0097FE498 ; CODE XREF: _pmap_load_image4_trust_cache_internal+448↑j
__PPLTEXT:__text:FFFFFFF0097FE498 BL              _phystokv
__PPLTEXT:__text:FFFFFFF0097FE49C MOV             X25, X0 ; start
__PPLTEXT:__text:FFFFFFF0097FE4A0 ADD             X26, X0, #4,LSL#12 ; end = x0 + 4 << 12
__PPLTEXT:__text:FFFFFFF0097FE4A4 MOV             X1, X26
__PPLTEXT:__text:FFFFFFF0097FE4A8 MOV             W2, #0xB
__PPLTEXT:__text:FFFFFFF0097FE4AC MOV             W3, #1
__PPLTEXT:__text:FFFFFFF0097FE4B0 BL              _pmap_set_range_xprr_perm ; (start, end, 0xb, 1)
__PPLTEXT:__text:FFFFFFF0097FE4B4 LDR             X8, [SP,#0x70+var_58]
__PPLTEXT:__text:FFFFFFF0097FE4B8 STR             X8, [X25,#8] ; *(start + 8) = var_58
__PPLTEXT:__text:FFFFFFF0097FE4BC LDR             X8, [X27,#_pmap_image4_trust_caches@PAGEOFF]
__PPLTEXT:__text:FFFFFFF0097FE4C0 STR             X8, [X25] ; *(start + 0) = _pmap_image4_trust_caches
__PPLTEXT:__text:FFFFFFF0097FE4C4 MOV             X0, X25
__PPLTEXT:__text:FFFFFFF0097FE4C8 MOV             X1, X26
__PPLTEXT:__text:FFFFFFF0097FE4CC MOV             W2, #1
__PPLTEXT:__text:FFFFFFF0097FE4D0 MOV             W3, #0xB
__PPLTEXT:__text:FFFFFFF0097FE4D4 BL              _pmap_set_range_xprr_perm ; (start, end, 1, 0xb)
__PPLTEXT:__text:FFFFFFF0097FE4F4 loc_FFFFFFF0097FE4F4 ; CODE XREF: _pmap_load_image4_trust_cache_internal+4A0↑j
__PPLTEXT:__text:FFFFFFF0097FE4F4 STR             X22, [X27,#_pmap_image4_trust_caches@PAGEOFF] ; _pmap_image4_trust_caches = x0

  调用pmap_set_range_xprr_perm设置image4 cache的权限， Image4 cache的next字段设置为pmap_image4_trust_caches，

然后将image4 cache挂接为pmap_image4_trust_caches数组的第一个元素。

3.2.3.2 flushAllValidations

__int64 __fastcall AppleMobileFileIntegrityUserClient::flushAllValidations(
AppleMobileFileIntegrityUserClient *this,
OSObject *a2,
void *a3,
IOExternalMethodArguments *a4)
{
 if ( v4 && (v5 = (AppleMobileFileIntegrity *)v4[27].__vftable) != 0LL )
return AppleMobileFileIntegrity::purgeCachedValidationResults(v5);
else
return 3758097097LL;
}
__int64 __fastcall AppleMobileFileIntegrity::purgeCachedValidationResults(AppleMobileFileIntegrity *this)
{
cs_blob_reset_cache(this);
 denyUnrestrictedDebuggingCache = 0;
return 0LL;
}
void cs_blob_reset_cache()
{
atomic_fetch_add_explicit(&cs_blob_generation_count, 2u, memory_order_relaxed);
}

3.2.3.3 loadCompilationServiceCodeDirectoryHash

__int64 __fastcall AppleMobileFileIntegrityUserClient::loadCompilationServiceCodeDirectoryHash(
AppleMobileFileIntegrityUserClient *this,
OSObject *a2,
void *a3,
IOExternalMethodArguments *a4)
{
Bool = AppleMobileFileIntegrity::AMFIEntitlementGetBool(
 v10,
 (proc *)"com.apple.private.amfi.can-load-cdhash",
 &v15,
 v11);
proc_rele(v12);

    判断当前进程是否有com.apple.private.amfi.can-load-cdhash这个entitlement。

return AppleMobileFileIntegrity::loadCompilationServiceCodeDirectoryHash(v6, v16);

    调用loadCompilationServiceCodeDirectoryHash装载compilationServiceHash。

__int64 __fastcall AppleMobileFileIntegrity::loadCompilationServiceCodeDirectoryHash(
 AppleMobileFileIntegrity *this,
 const unsigned __int8 *a2)
{
 __int128 v3; // q0
 lck_mtx_lock((IOLock *)compServiceHashLock);
 v3 = *(_OWORD *)a2;
 dword_FFFFFFF009A584B0 = *((_DWORD *)a2 + 4);
 compilationServiceHash = v3;
 lck_mtx_unlock((IOLock *)compServiceHashLock);
 return 0LL;
}

3.2.3.4 isCdhashInTrustCache

__int64 __fastcall AppleMobileFileIntegrityUserClient::isCdhashInTrustCache(
AppleMobileFileIntegrityUserClient *this,
OSObject *a2,
void *a3,
IOExternalMethodArguments *a4)
{
Bool = AppleMobileFileIntegrity::isCdhashInTrustCache(
 v6,
 *((unsigned __int8 **)a3 + 6),
 *((_QWORD *)a3 + 4) != 0LL);
proc_selfpid();
IOLog("%s: Returning IOReturn 0x%x to process %d\n");

    调用isCdhashInTrustCache检查用户态进程传递进来的cd hash是否在trustcache中。

__int64 __fastcall amfi_is_cdhash_in_trust_cache(constunsigned __int8 *a1, int a2)
{
__int64 result; // x0
result = AMFIIsCodeDirectoryInTrustCache(a1);
 if ( (result & 1) == 0 )
 {
if ( a2 )
return (unsigned int)codeDirectoryHashIsInLoadedTrustCache(a1) != 0;
 }
return result;
}

   AMFIIsCodeDirectoryInTrustCache和codeDirectoryHashIsInLoadedTrustCache调用ppl服务函数，检查cd hash是否在static trustcache和loaded trustcache中。

3.2.3.5 validateSignature

    AMFI允许用户进程主动传递一个cs_blob来做验签，最终都会调用check_signature函数，参见第2节。

3.2.3.6 setDenylist

__int64 __fastcall AppleMobileFileIntegrityUserClient::setDenylist(
AppleMobileFileIntegrityUserClient *this,
OSObject *a2,
void *a3,
IOExternalMethodArguments *a4)
{
Bool = AppleMobileFileIntegrity::AMFIEntitlementGetBool(
v6,
(proc *)"com.apple.private.amfi.can-set-denylist",
&v18,
v7);

    判断当前进程是否有com.apple.private.amfi.can-set-denylist这个entitlement。

 if ( (ValidateBlacklist(v15, v11) & 1) != 0 )
 {
 UpdateBlacklist(v15, v11);
 return 0LL;
 }

    ValidateBlacklist函数判断要检查的cd hash是否已在blacklist中。

void __fastcall UpdateBlacklist(__int64 a1, __int64 a2)
{
lck_rw_lock_exclusive((IORWLock *)blacklistLock);
 IOFree((void *)blacklist, 32 * blacklistSize);
 blacklist = a1;
 blacklistSize = a2;
lck_rw_done((IORWLock *)blacklistLock);
}

    释放原有blacklist内存，更新blacklist新内存。

3.2.4 用户态查询与设置接口

  内核提供了csops_internal函数用于接收用户态参数，对以下进程的签名信息进行设置与读取。

Bsd/sys/codesign.h
/* csopsoperations */
#define CS_OPS_STATUS 0       /* return status */
#define CS_OPS_MARKINVALID 1      /* invalidate process */
#define CS_OPS_MARKHARD 2      /* set HARD flag */
#define CS_OPS_MARKKILL 3      /* set KILL flag (sticky) */
#ifdef KERNEL_PRIVATE
/* CS_OPS_PIDPATH 4       */
#endif
#define CS_OPS_CDHASH 5       /* get code directory hash */
#define CS_OPS_PIDOFFSET 6      /* get offset of active Mach-o slice */
#define CS_OPS_ENTITLEMENTS_BLOB 7 /* get entitlements blob */
#define CS_OPS_MARKRESTRICT 8      /* set RESTRICT flag (sticky) */
#define CS_OPS_SET_STATUS 9      /* set codesign flags */
#define CS_OPS_BLOB 10      /* get codesign blob */
#define CS_OPS_IDENTITY 11     /* get codesign identity */
#define CS_OPS_CLEARINSTALLER 12     /* clear INSTALLER flag */
#define CS_OPS_CLEARPLATFORM 13 /* clear platform binary status (DEVELOPMENT-only) */
#define CS_OPS_TEAMID 14 /* get team id */
#define CS_OPS_CLEAR_LV 15 /* clear the library validation flag */
#define CS_OPS_DER_ENTITLEMENTS_BLOB 16 /* get der entitlements blob */
