TL-AC100 v6.0拆机 TP-LINK AC控制器
原创 acwifi 2026-08-06 00:54 广东
TP-LINK的TL-AC100已经出到v6.0版本了，拆机看看跟v5.0有什么差别。

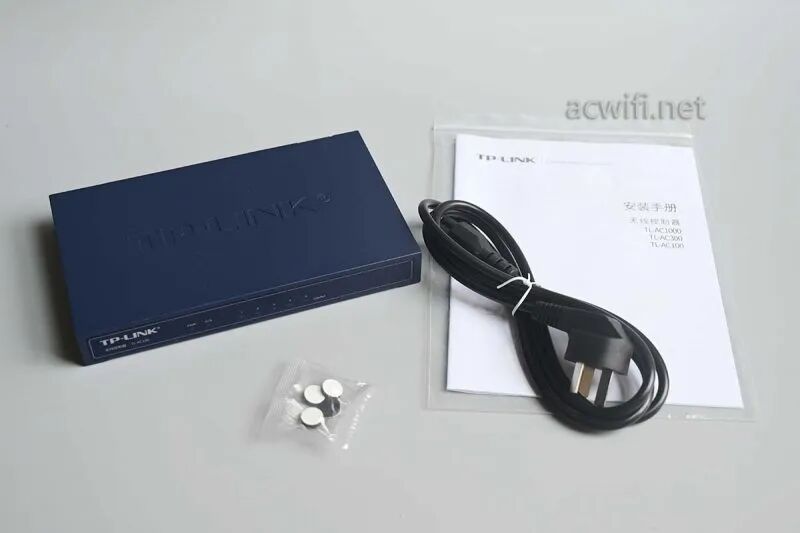

配件比较简单：电源线、脚垫和说明书。

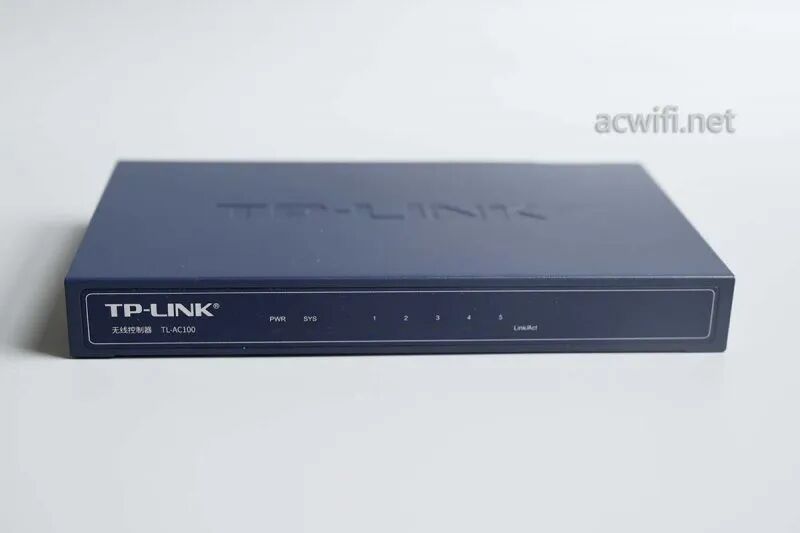

正面：

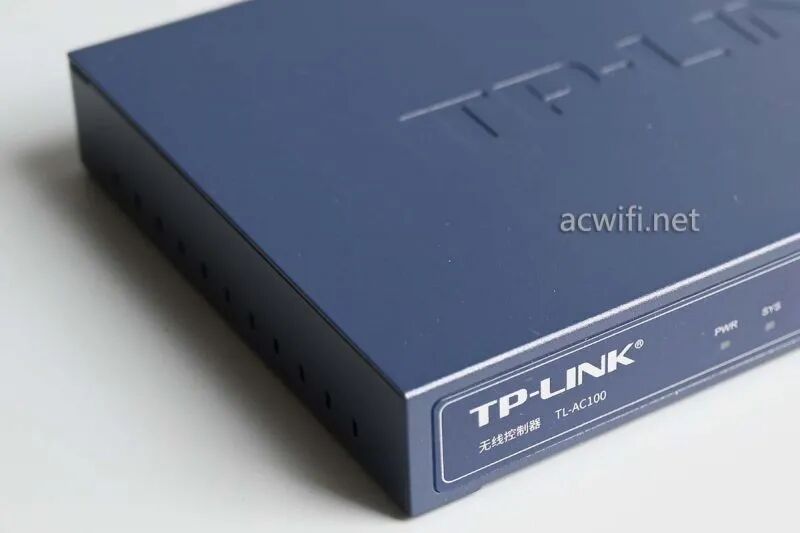

机身侧面：

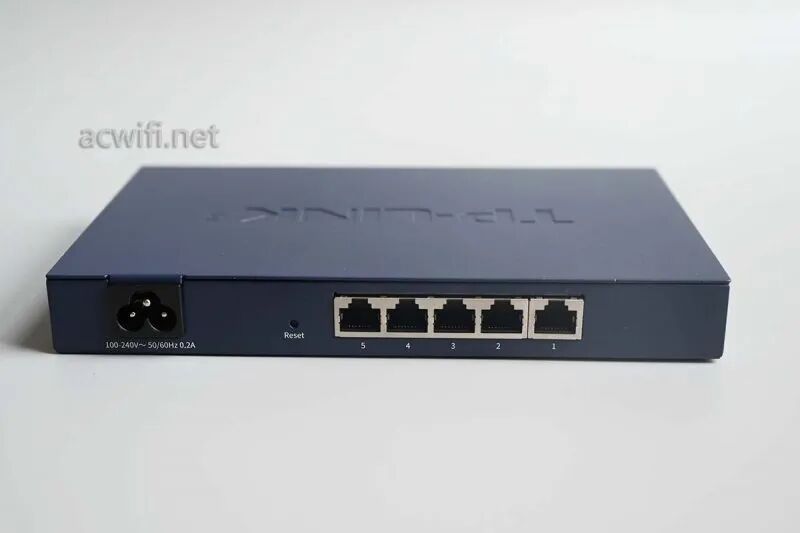

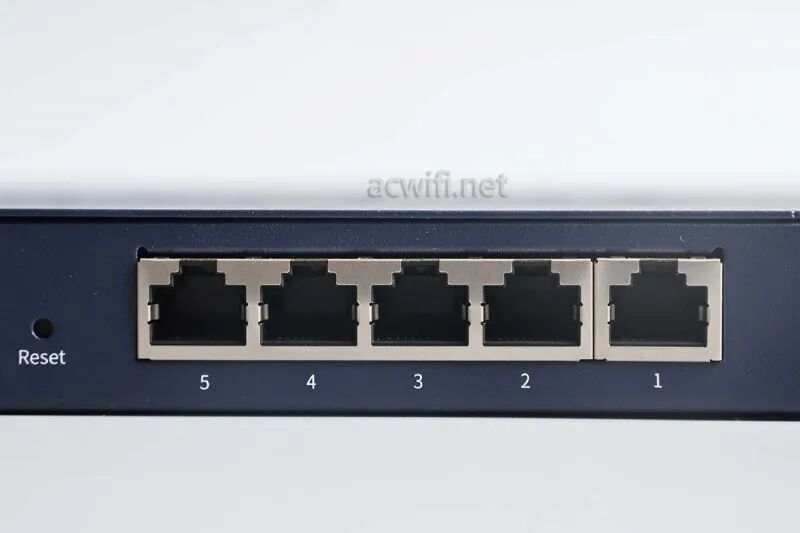

背面的接口:
跟v5.0版本一样，都是五个千兆口。（v4.0和以前的版本都是全百兆口）

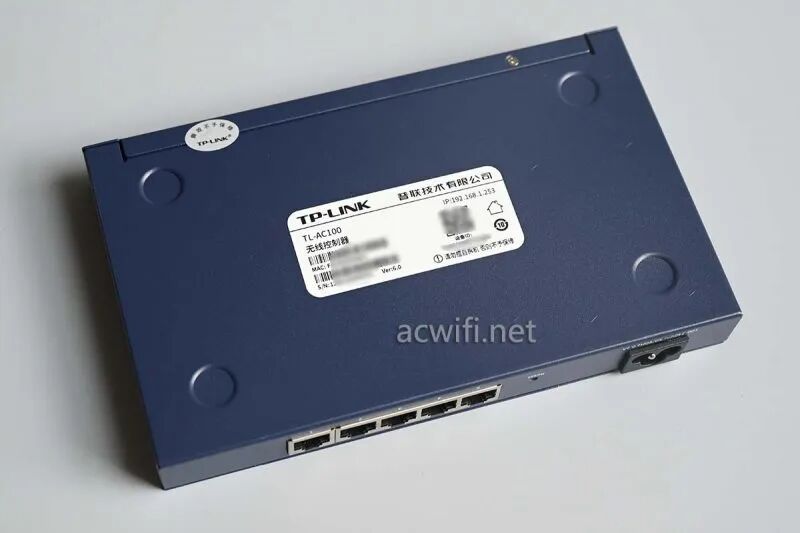

底面：

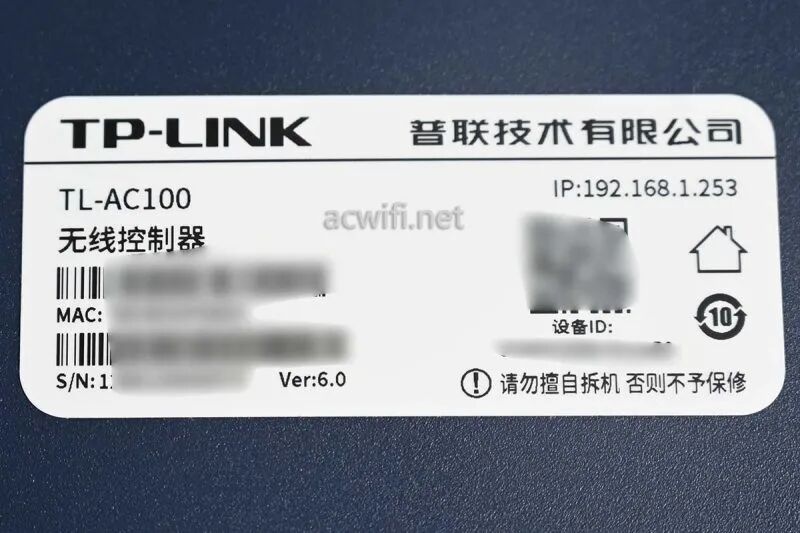

产品标签信息，型号：TL-AC100，硬件版本号 Ver:6.0 。

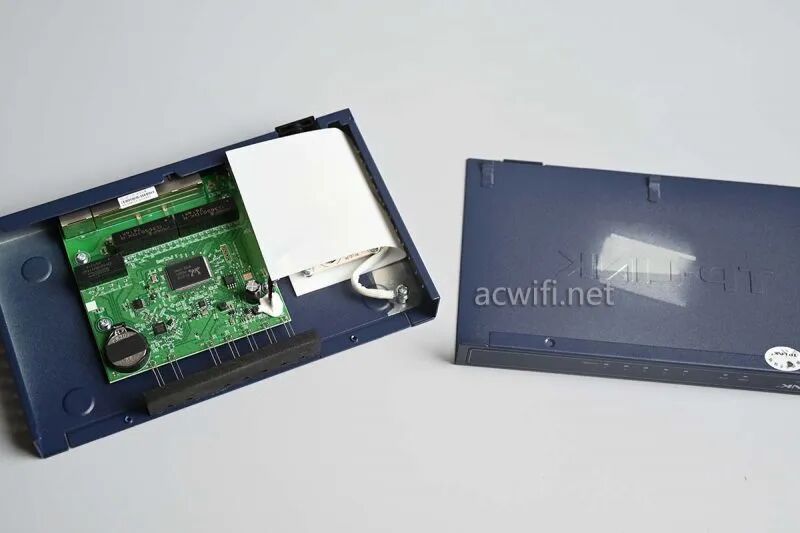

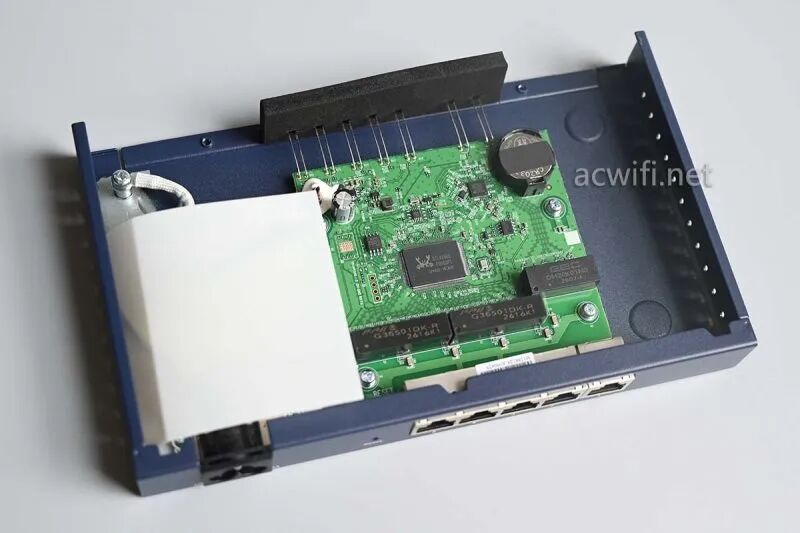

拆开外壳：

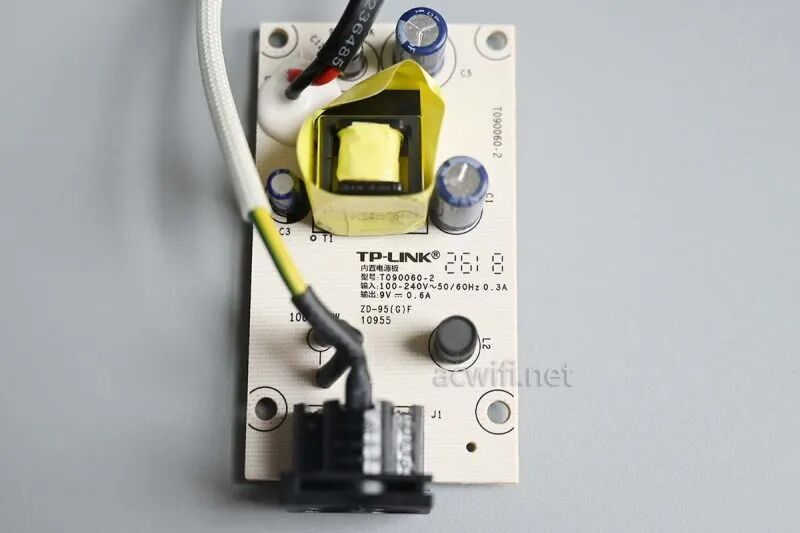

内置的AC-DC电源有绝缘保护。
DC电源输出规格为9V/0.6A，实测插入一个千兆口后的待机功率为2.3W，插满五个千兆口时的功耗为4.2W。这点功耗对于这样的铁壳来说，没啥温度。

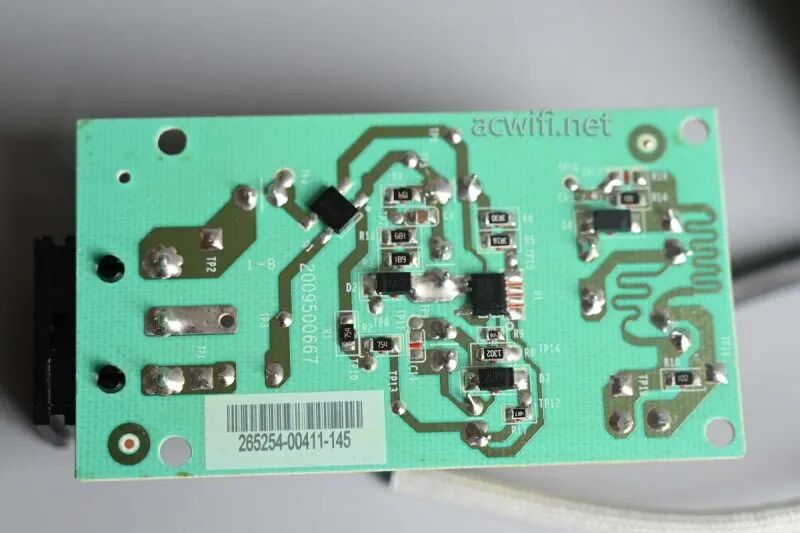

电源板背面：

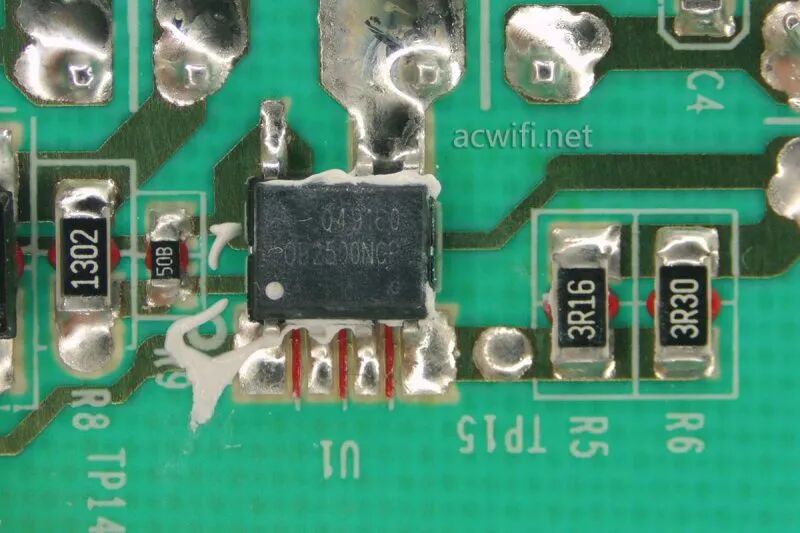

开关电源芯片是昂宝OB2500NCP。

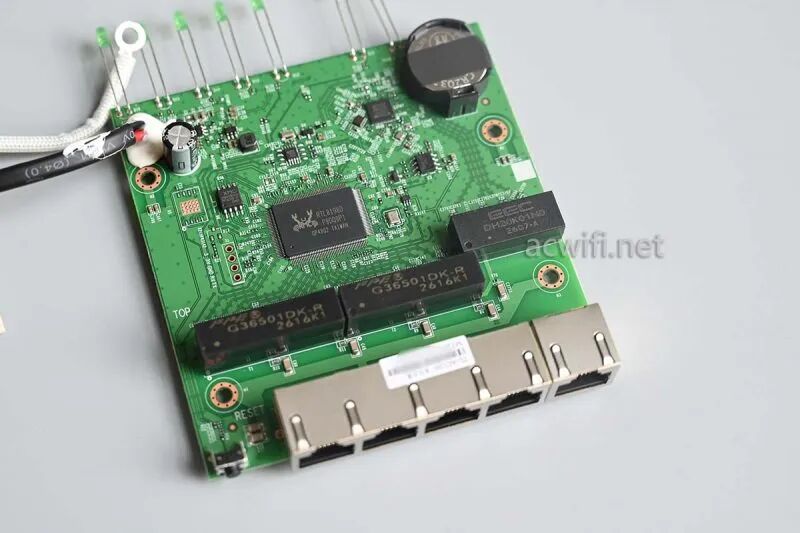

主板正面：

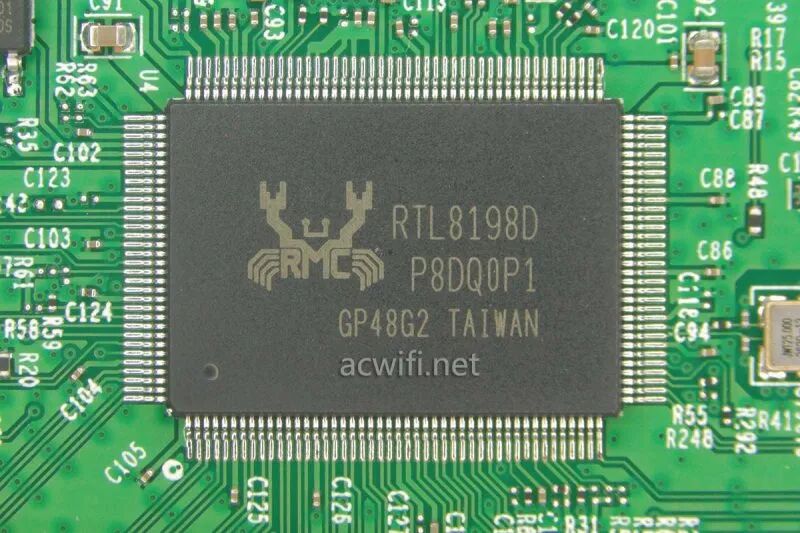

CPU型号是RTL8198D（跟v5.0用的一样），双核900MHz，从TTL启动信息来看，集成的内存容量为256MB。集成了四个千兆口。

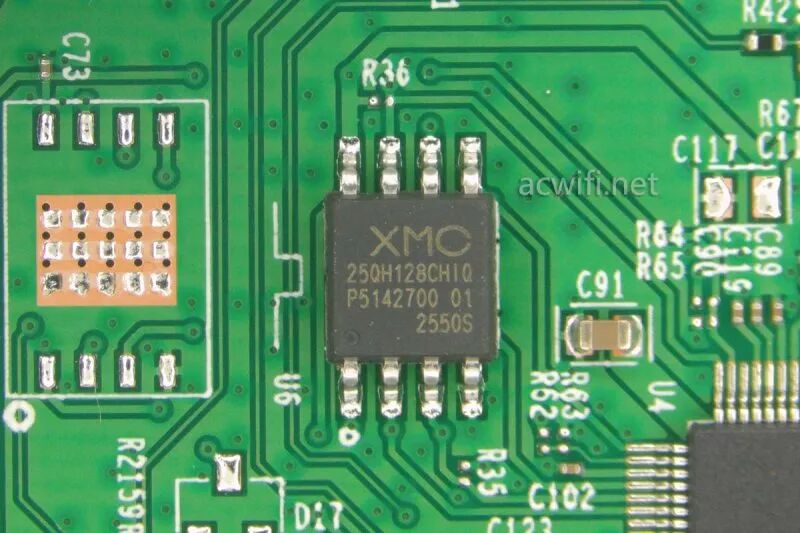

旁边的闪存芯片型号是XM25QH128CHIQ，容量16MB。

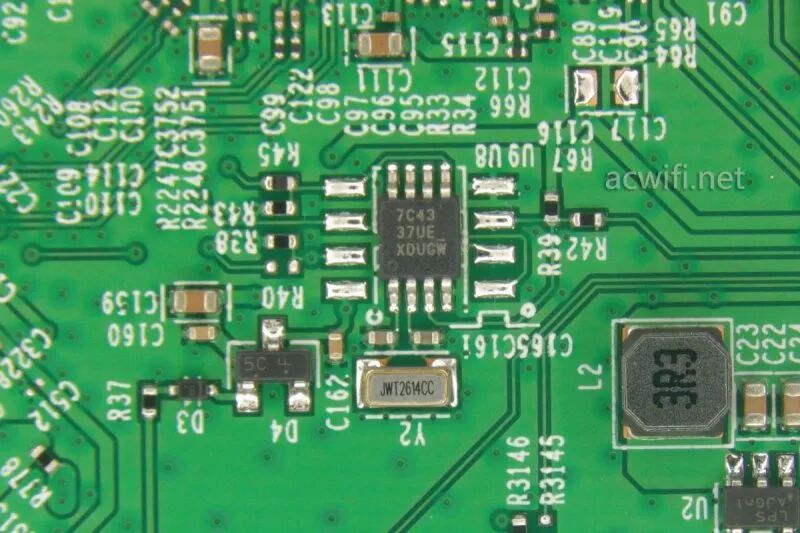

实时时钟芯片PT7C4337UEX。

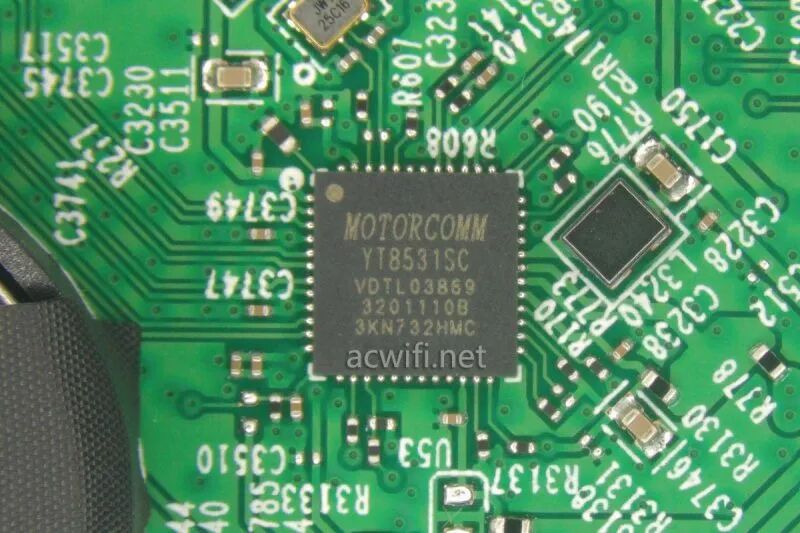

单千兆PHY芯片是裕太微的YT8531SC：

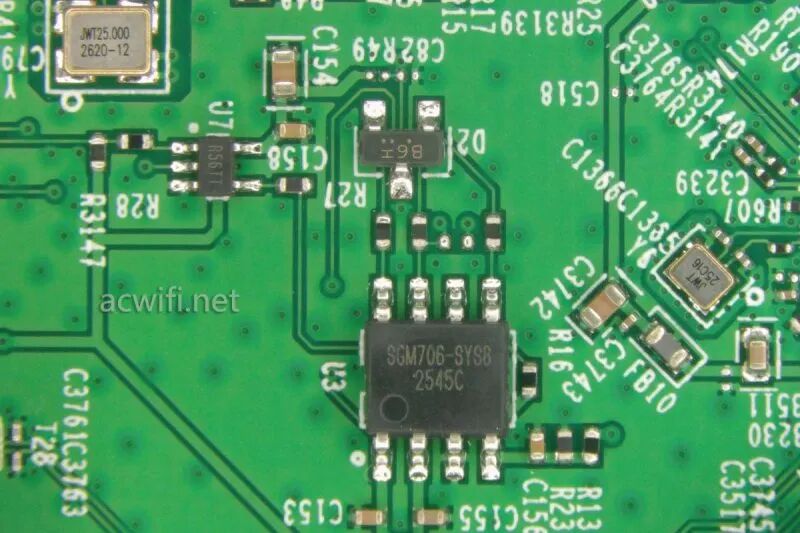

MCU监控芯片：圣邦微SGM706-SYS8。
DC输入电路：
主板背面没有芯片。
AC100 v6.0的芯片汇总图如下：
系统主界面跟v5.0的很不同，靓仔好多。
客户端数量图表，除了可以显示出总的数量，还把不同信号强度对应的设备数量列了出来。（这个图表，其它厂商的可以借鉴一下。）
功能菜单展开：
如果要跟管理家用易展无线路由器，需要开启易展功能：（默认关闭）
比如把7DR6430恢复出厂设置，插入网线开机后按一下7DR6430身上的易展键，过一会，就会在AC100里的AP状态里的待授权设备列表里面看见它，然后点右边的“授权”即可。
在射频设置里面，对易展无线路由器的参数会好丰富，
总的来说，ac100 v6.跟v5.0的芯片是一样的，但功能也是一样，只是系统UI界面不一样。
问了TP官网的智能客服，得出的答案：
根据提供的材料，TL-AC100 V5.0和V6.0在功能上无差别，两者均支持以下功能：
自动发现并统一管理AP，最多可管理100个AP
AC旁挂组网，无需更改现有网络架构，部署方便
统一配置无线网络，支持SSID与Tag VLAN映射
支持Web认证、MAC认证、Portal认证、一键连Wi-Fi、访客二维码认证等多种无线认证方式
支持射频调优、频谱导航、智能漫游、禁止弱信号客户端接入和踢除弱信号客户端等无线网络优化功能
支持TUMS、TP-LINK商用云平台远程配合管理
两个版本仅在接口规格上存在差异：V5.0和V6.0均为5个10/100/1000Mbps RJ45端口，而V4.0为5个10/100Mbps RJ45端口。以上仅供参考，请以实际为准，具体参数请登录TP-LINK官网进一步核对。
AP数量少的，不必用AC控制器，只是它的价格又比较便宜！特别是二手的。
